Новости

Наши новости

29

09/2025

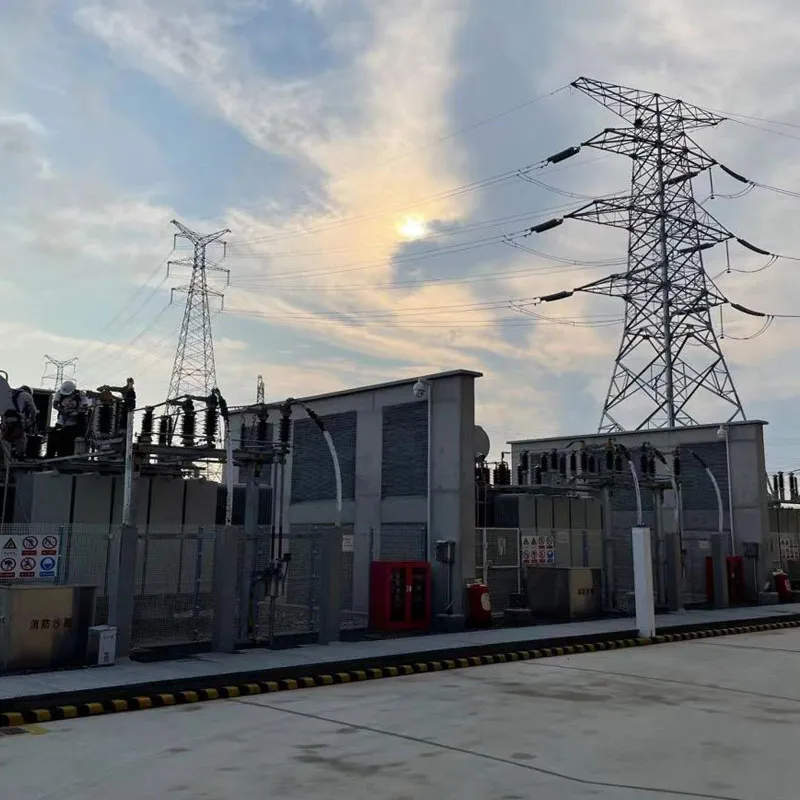

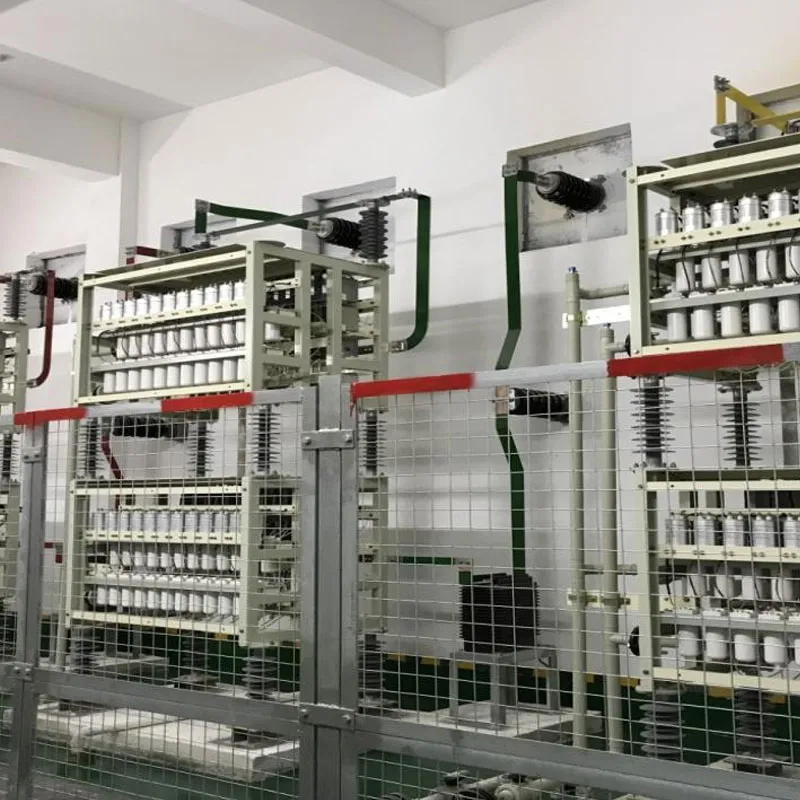

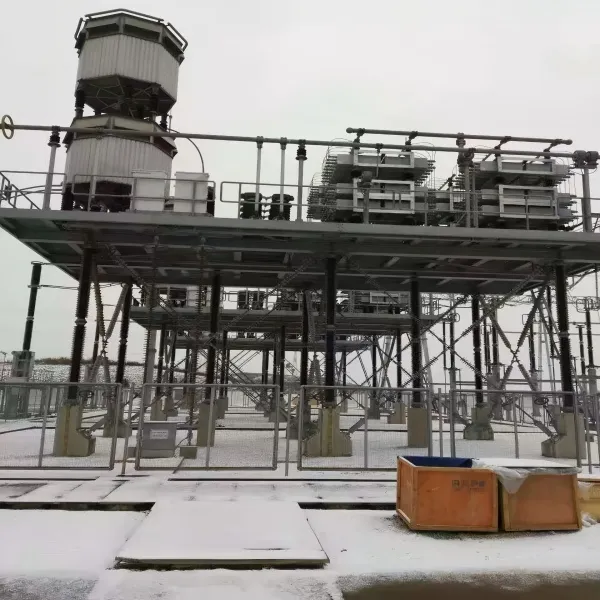

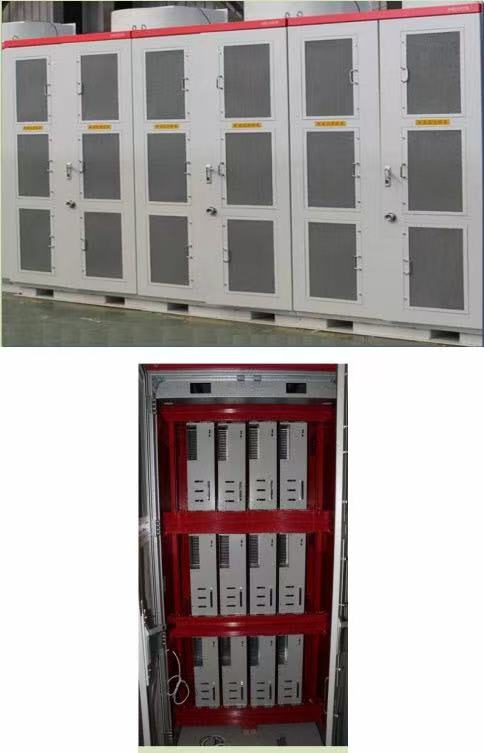

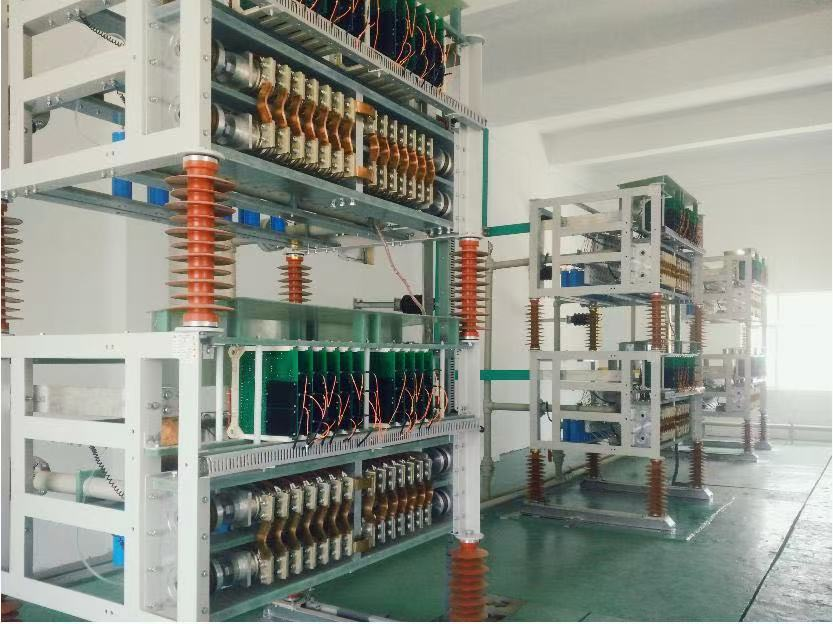

Что делает магнитный реактор (МКР)

Основные принципы Магнитно-управляемый реактор (MCR), один из типов магнитно-управляемых реакторов, работает по принципу магнитного усиления. Он представляет собой реактор с сердечником, способный одновременно магнитизироваться переменным и постоянным током, с регулируемыми характеристиками насыщения. Во время работы можно использовать минимальную мощность постоянного тока (примерно от 0,1% до 0,5% от номинальной мощности реактора) для изменения рабочей точки сердечника (т. е. его уровня насыщения или магнитной проницаемости μ), тем самым изменяя его индуктивное сопротивление. Это позволяет регулировать величину реактивного тока и плавно настраивать реактивную мощность. Его основные преимущества включают: стабильность, надежность, компактный размер, относительно низкую стоимость, гибкое управление, а также простоту обслуживания и управления. Рисунок 2: Схематическая диаграмма работы реактора с магнитным управлением Как показано выше, основной сердечник реактора с магнитным управлением разделен на две половины (а именно, сердечник 1 и сердечник 2), каждая из которых имеет площадь поперечного сечения A. Каждая половина сердечника имеет сегмент с уменьшенной площадью поперечного сечения. Четыре катушки, каждая с N/2 витками, намотаны симметрично вокруг двух половин сердечника (общее количество витков на катушках на половину сердечника составляет N). Каждая половина сердечника имеет верхнюю и нижнюю обмотки с отводами с коэффициентом отвода δ=N₂/N. Тиристоры K₁ (K₂) подключены между этими отводами. Верхние и нижние обмотки на разных сердечниках соединены перекрестно, а затем параллельно подключены к сети электропитания, с диодами свободного хода, соединяющими перекрестные клеммы. Во всем диапазоне регулирования мощности насыщается только небольшой сегмент поперечного сечения магнитного контура, в то время как остальные сегменты остаются в ненасыщенном линейном состоянии. Мощность реактора регулируется путем изменения степени насыщения в этом небольшом сегменте поперечного сечения. MCR отличаются простотой изготовления и стабильной конструкцией, что открывает значительные возможности для их применения в целях повышения пропускной способности сети, регулирования напряжения в сети, компенсации реактивной мощности и ограничения перенапряжений. исунок 3. Схема MCR Как показано на рисунке выше, когда K1 и K2 не проводят ток, MCR функционирует как трансформатор с размыканием цепи благодаря симметричной структуре его обмоток. Предполагая, что источник питания e находится в положительном полуцикле, тиристор K1 испытывает прямое напряжение, а K2 — обратное напряжение. Когда K1 запускается для проведения тока (т. е. точки a и b находятся на равном потенциале), источник питания e проходит через самосвязанный трансформатор с коэффициентом трансформации δ. Вторичная обмотка с N₂ витками затем подает на цепь управляющее напряжение постоянного тока (δEm sinωt) и токи iy′ и iy′′. Эквивалентную схему, когда K1 проводит ток, можно легко вывести, как показано на рисунке (a) ниже. Аналогично, если K2 проводит ток во время отрицательного полуцикла источника питания (т. е. точки c и d находятся на равном потенциале), можно получить эквивалентную схему, показанную на рисунке (b) ниже. Рисунок 4: Эквивалентная схема проводимости тиристора Как показано на схеме, направление управляющих токов iy′ и iy′′, генерируемых при проводимости K2, идентично направлению, создаваемому при проводимости K1. То есть в течение одного цикла питания чередующаяся проводимость тиристоров K1 и K2 выполняет полноволновое выпрямление, а диоды служат в качестве элементов свободного хода. Изменение углов срабатывания K1 и K2 изменяет величину управляющего тока, тем самым регулируя уровень насыщения активной части реактора. Это позволяет плавно и непрерывно регулировать мощность реактора.

Подробнее

29

09/2025

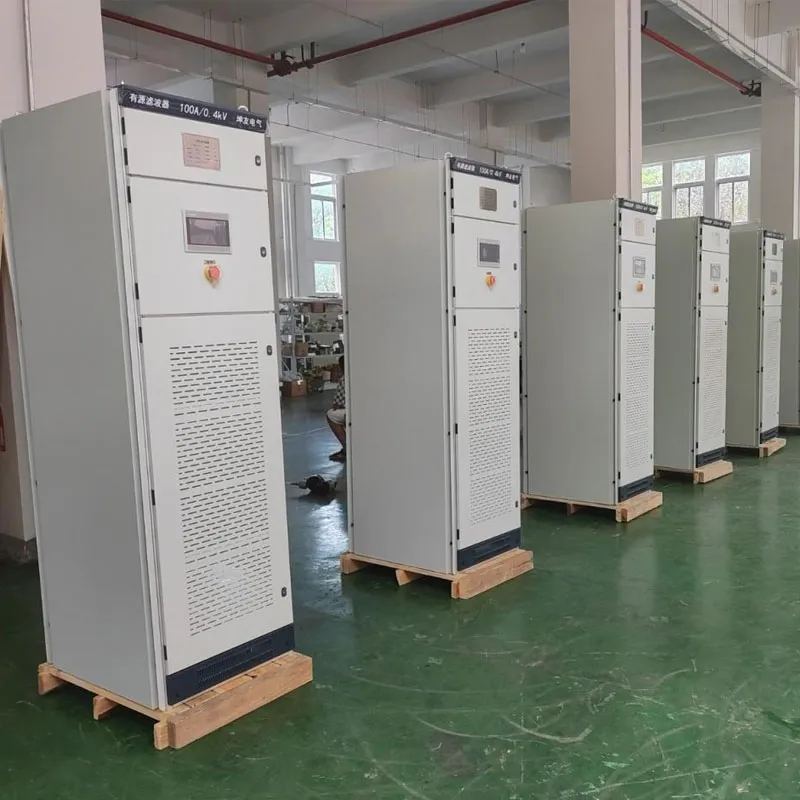

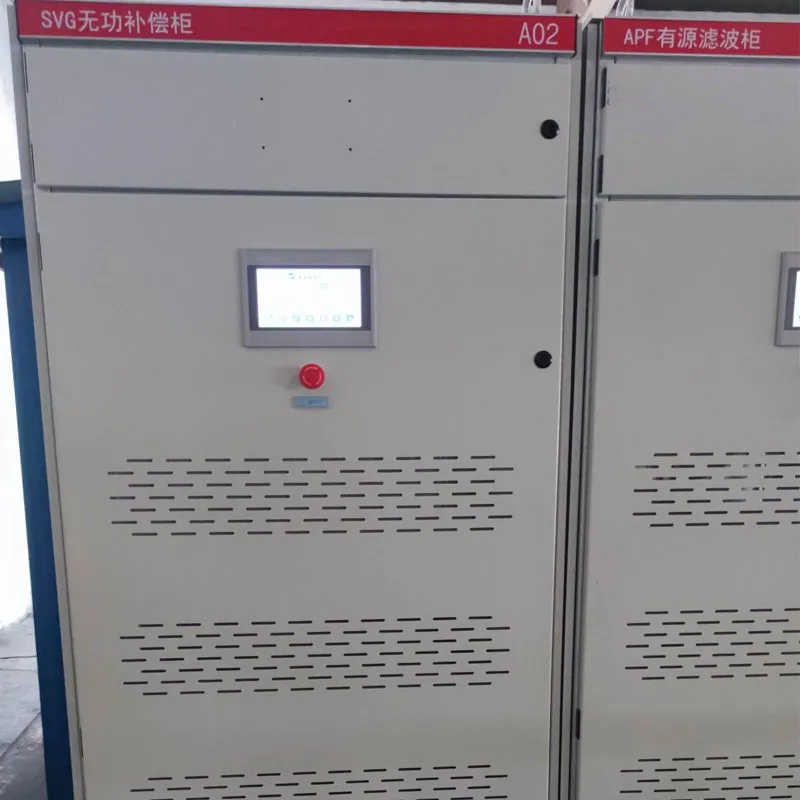

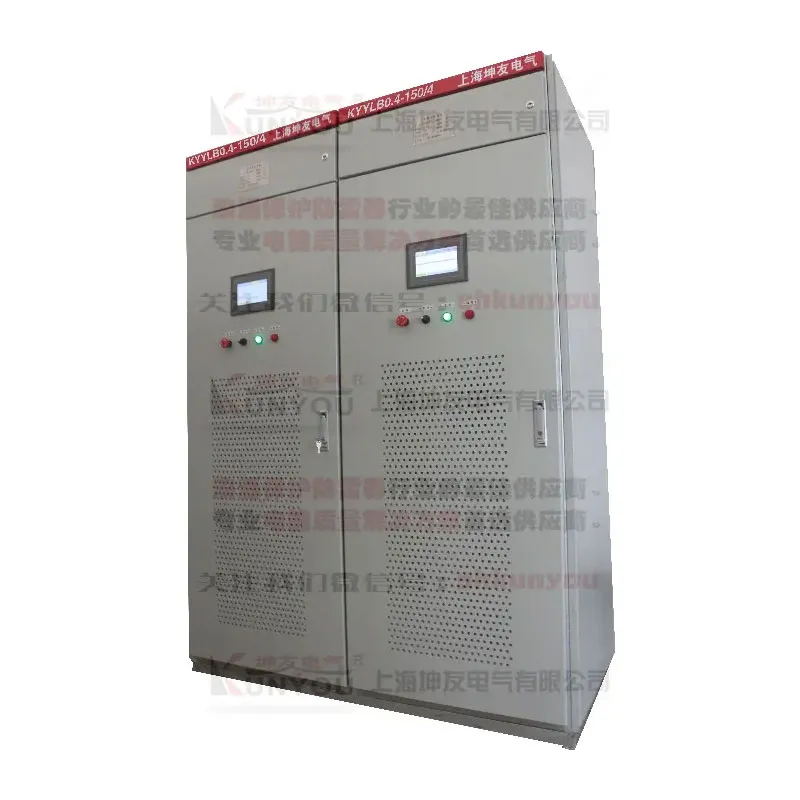

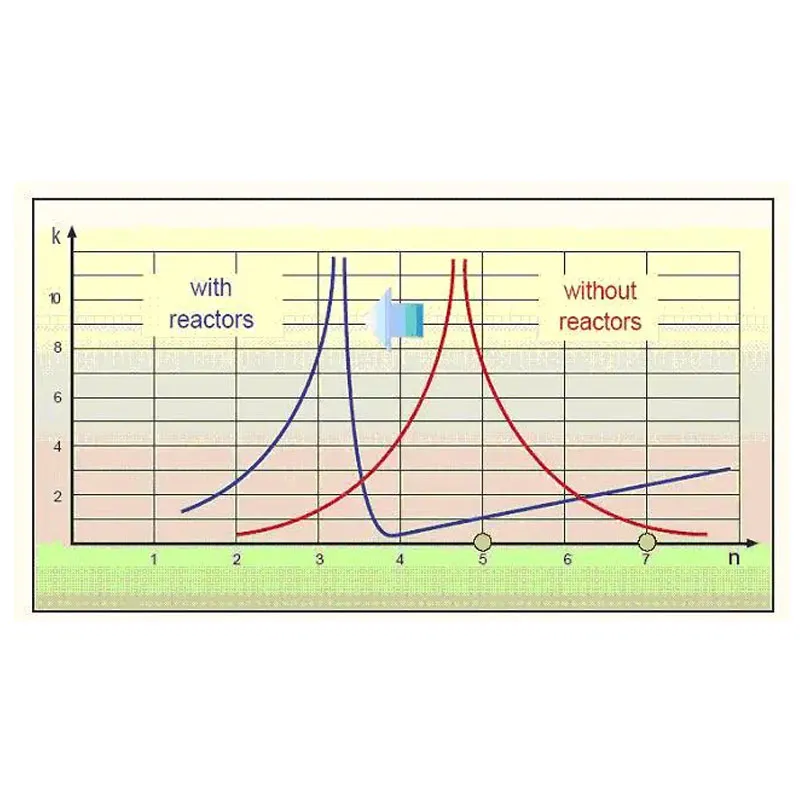

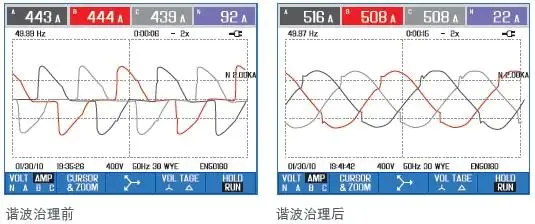

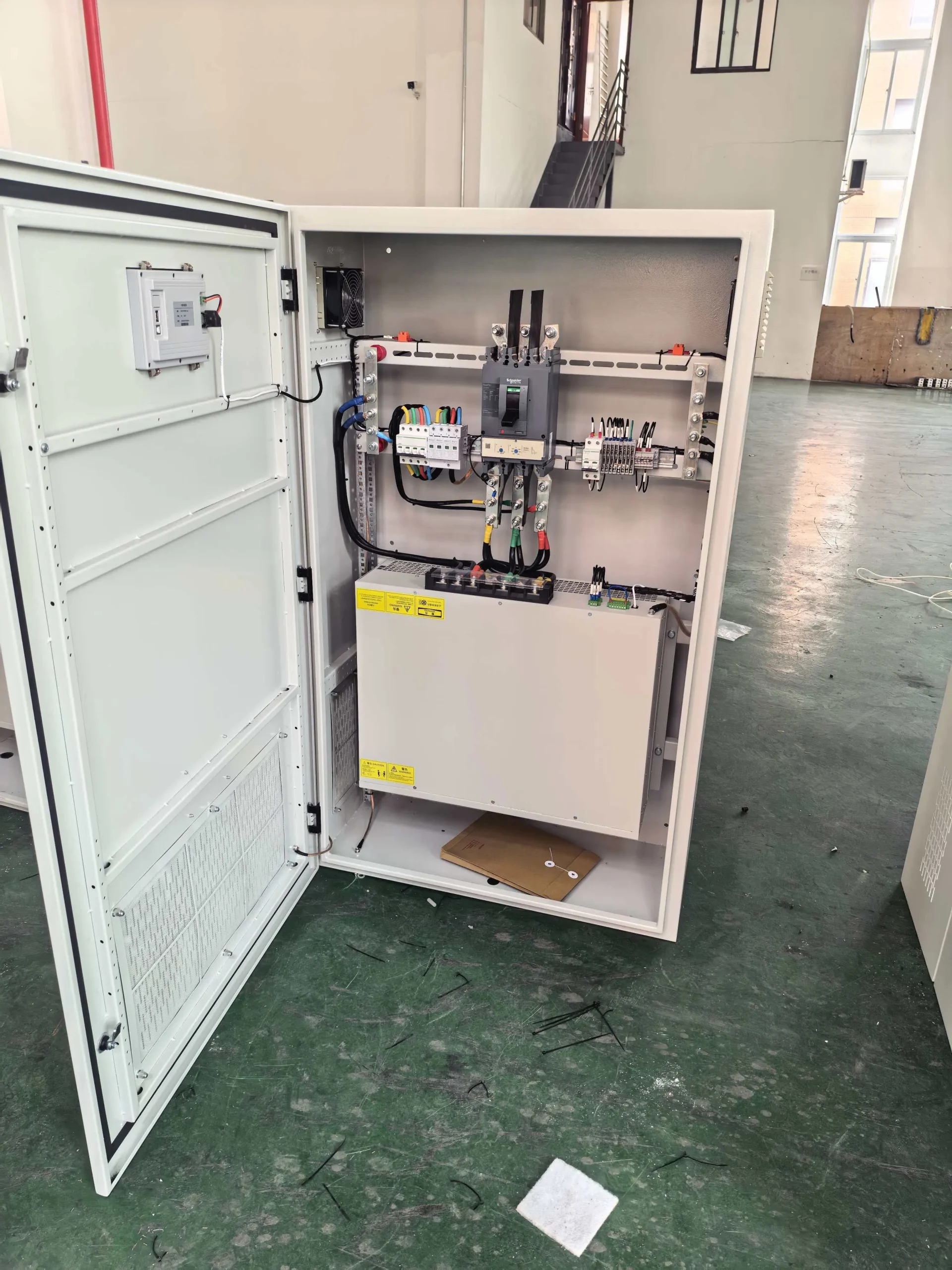

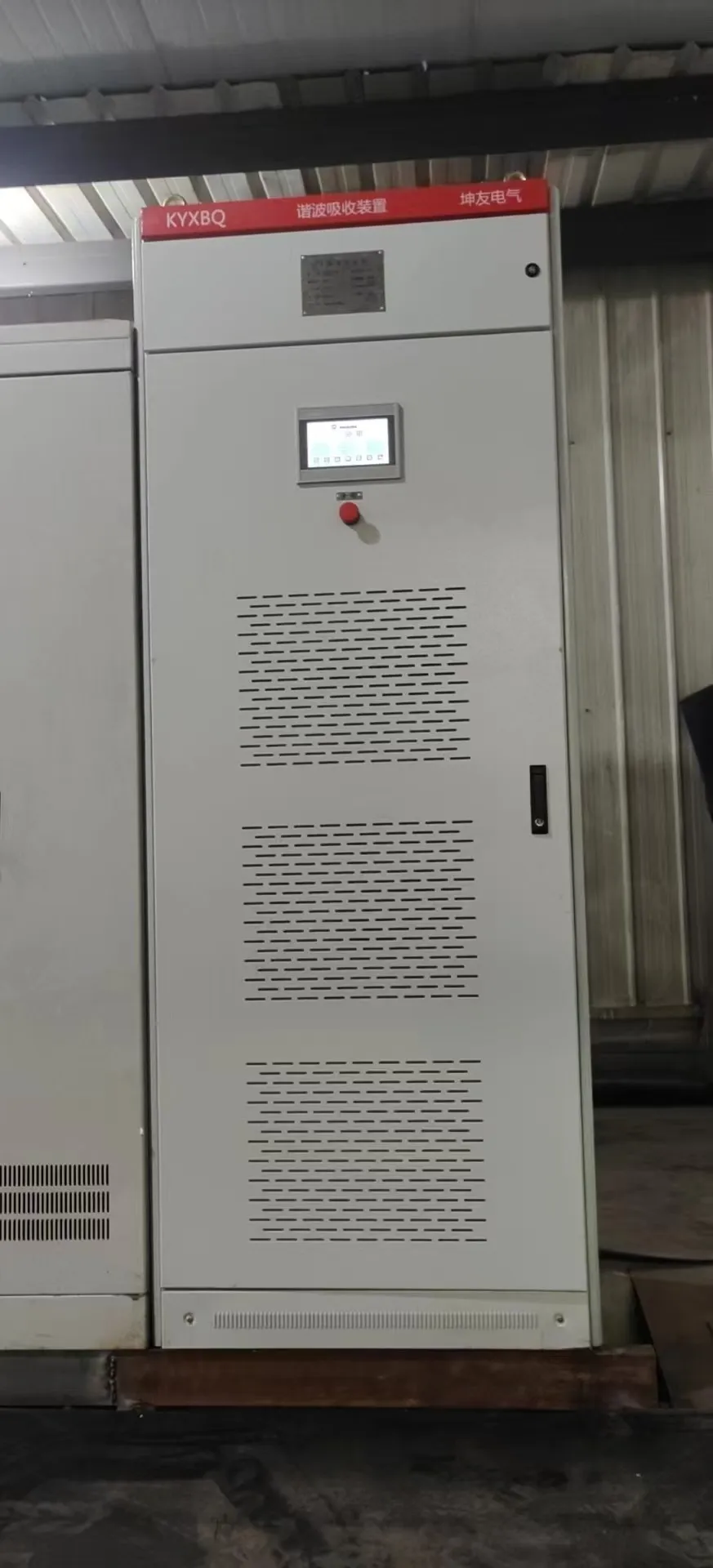

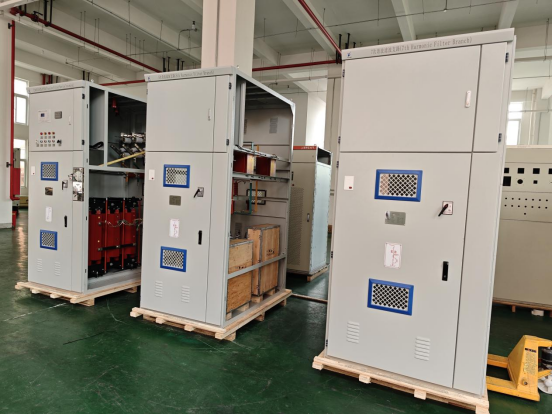

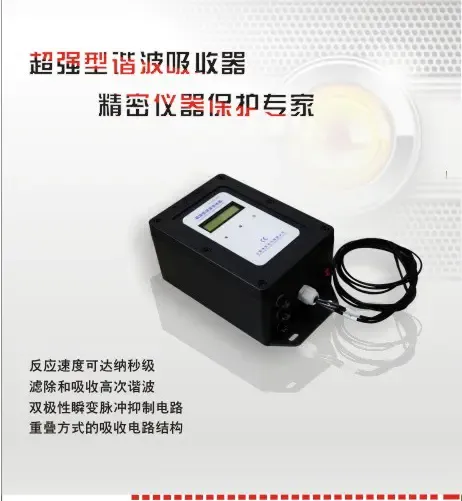

Каковы области применения многофункциональных гармонических протекторов и активных фильтров мощности в интеллектуальных зданиях?

** в офисном здании имеется множество нелинейных источников гармонических волн, таких как энерго-энергетические лампы, флуоресцентные лампы, газовые лампы, газовые лампы, кондиционеры, компьютеры, UPS устройства, электронные модуляторы, мягкие пусковые устройства и т.д.В частности, огромное количество электронных устройств работает в трехфазном дисбалансе, что приводит к тому, что ток центрального гармонического тока является чрезвычайно высоким, а также к большому количеству вторичных гармонических волн, которые значительно снижают показатели работы видео-наблюдения за зданиями, компьютерных коммуникаций и различных систем сигнализации. Интеллектуальные здания обычно классифицируются как нагрузки ** или класса II, питание которых осуществляется электроэнергетической компанией через две высоковольтные цепи. Активные фильтры HD обычно устанавливаются в конце массива низковольтных распределительных устройств на подстанции, причем рекомендуется устанавливать по одному фильтру на каждую цепь. Низковольтная магистральная проводка для интеллектуальных зданий обычно представляет собой одну шину, разделенную на две секции. В таких конфигурациях активные фильтры HD должны располагаться на конце низковольтных распределительных щитов для обеих секций шины. Точки отбора проб и точки ввода указаны на схеме системы распределения электроэнергии. Многофункциональные гармонические защиты HDXBQ (трехфазные) и многофункциональные гармонические защиты HDXBQ (однофазные) должны устанавливаться в соответствии с пространственным распределением и количеством оборудования, генерирующего гармоники, в интеллектуальном здании. Текущая форма волны, зарегистрированная в распределительной коробке в кабельном колодце определенного офисного здания. Ток нейтральной линии исключительно высокий. Владелец недвижимости сообщает, что в этом месте неоднократно происходили отключения электроэнергии и сбои в работе кабелей. Применение многофункциональных гармонических протекторов и активных фильтров мощности На примере 25-этажного здания конфигурация выглядит следующим образом: Два активных фильтра питания HD, по одному на каждый входной контур в распределительном помещении. Многофункциональный гармонический протектор HDXBQ (трехфазный), 10 единиц, установленных по всему зданию на этажах, где расположены серверные комнаты, коммуникационное оборудование и критически важные приборы. Многофункциональный гармонический протектор HDXBQ (однофазный), 25 единиц, настроенный для специальных прецизионных приборов.

Подробнее

29

09/2025

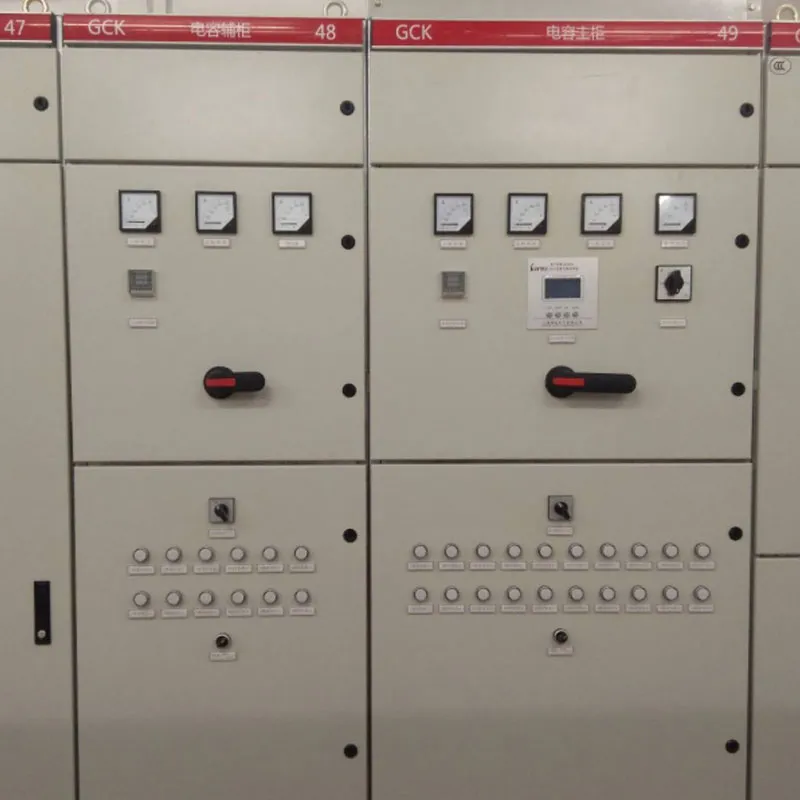

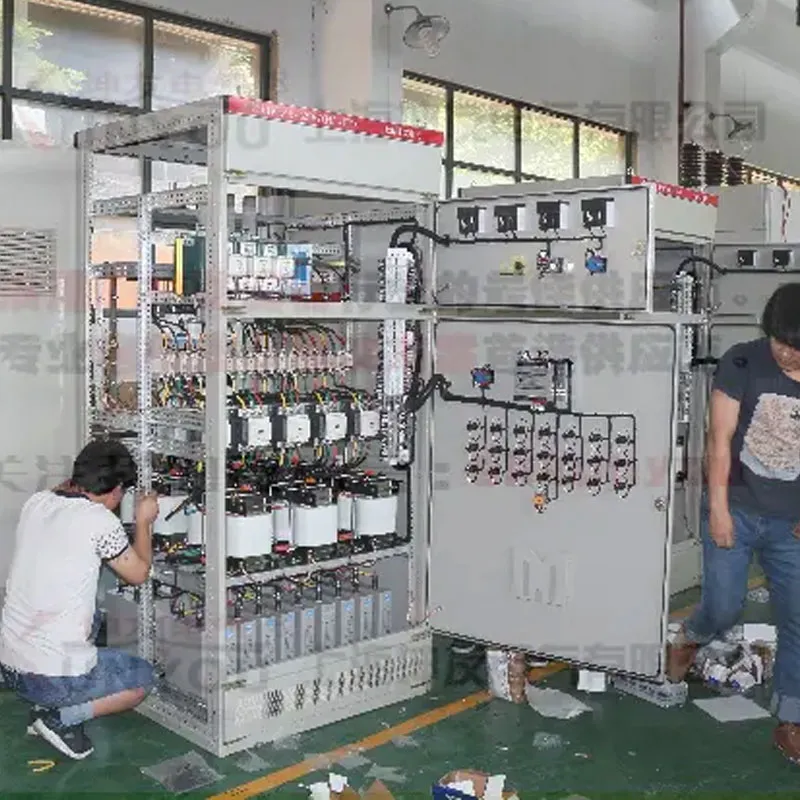

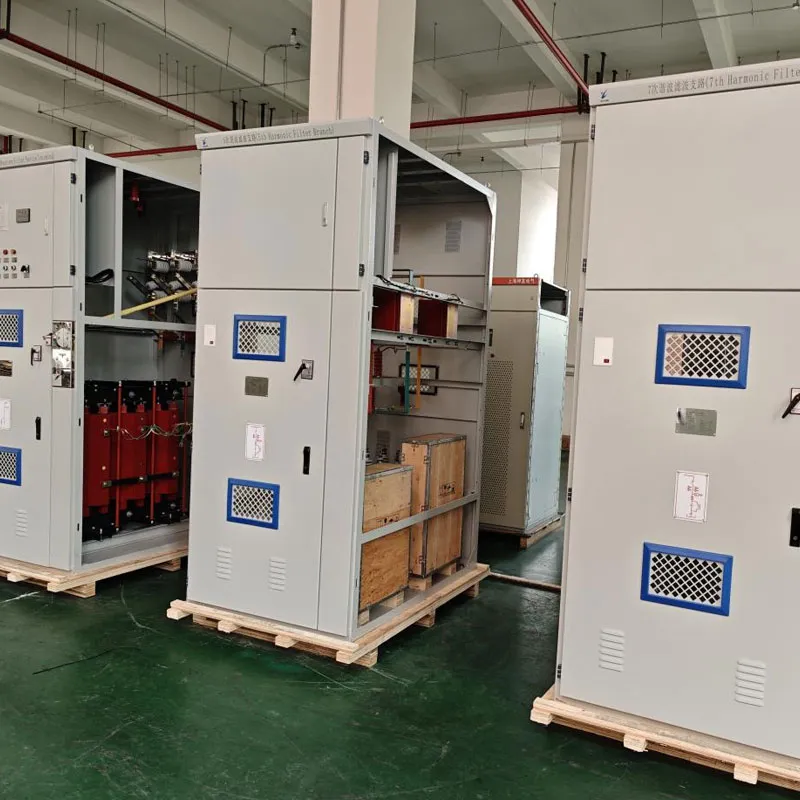

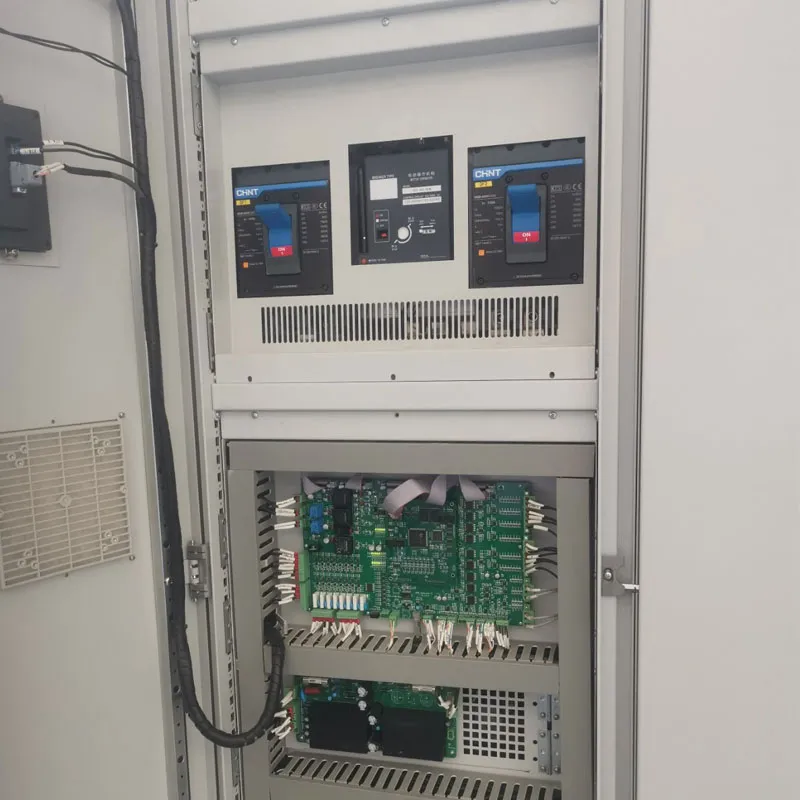

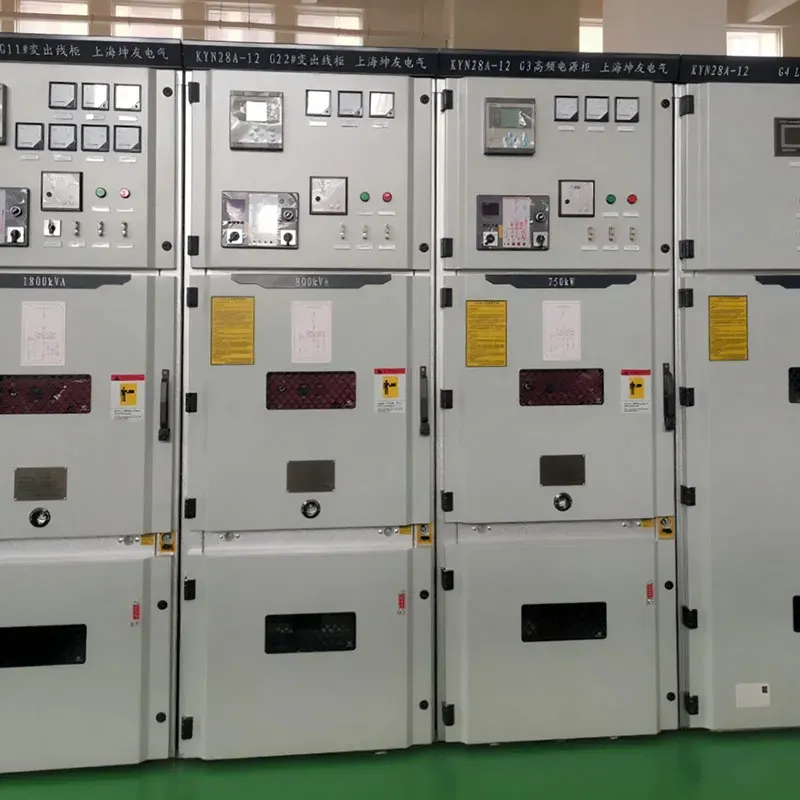

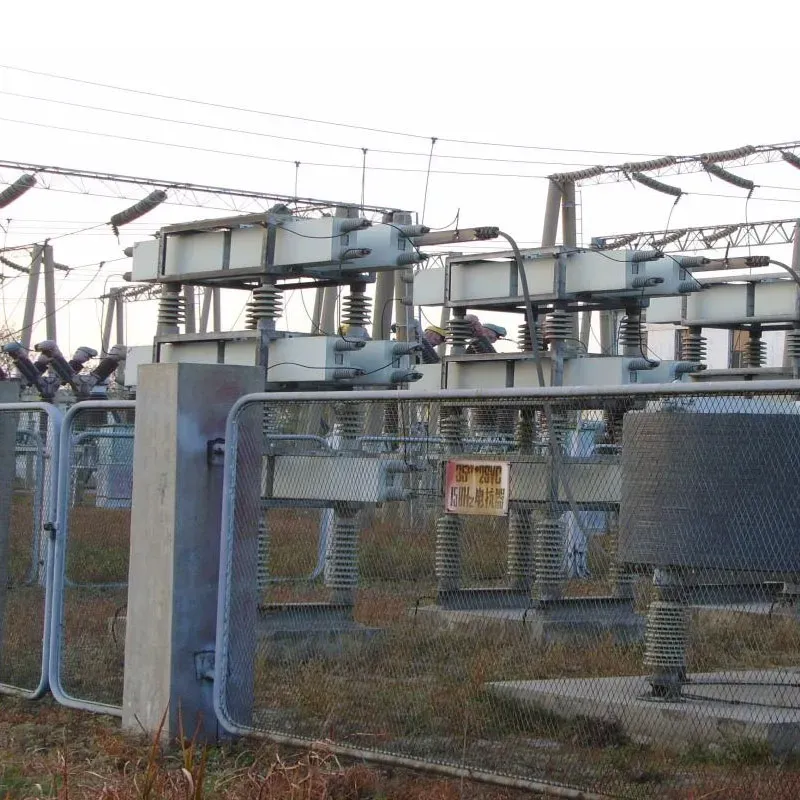

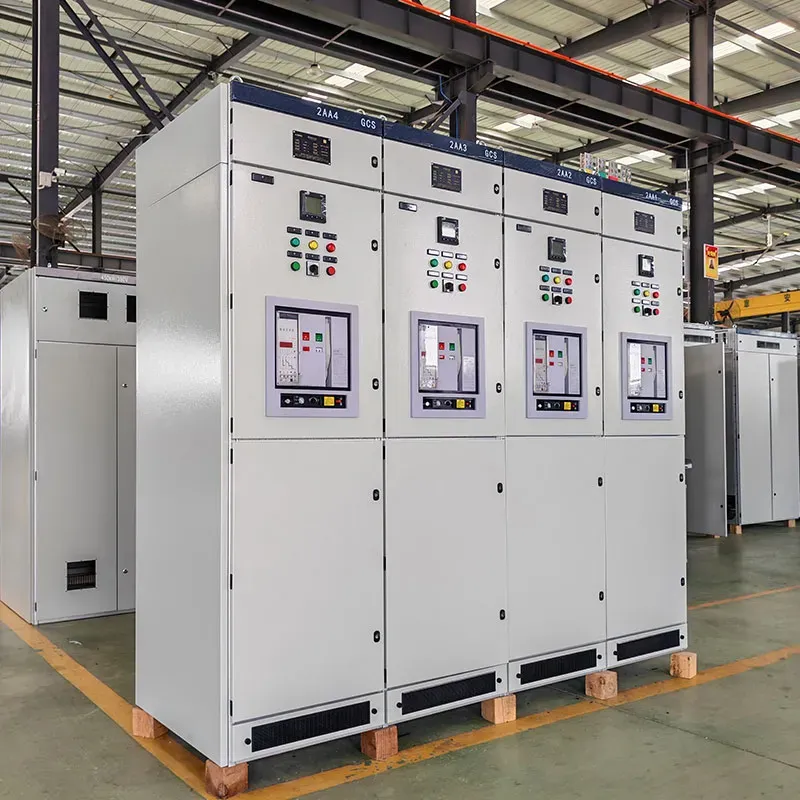

Три показателя качества электроэнергии

Проблемы качества электроэнергии охватывают несколько дисциплин и в основном связаны с электромагнитными явлениями, происходящими в электросетях, что приводит к значительному пересечению знаний с областью электромагнитной совместимости. На сегодняшний день не существует общепринятого определения качества электроэнергии. Институт инженеров по электротехнике и электронике (IEEE) использует термин «качество электроэнергии» для описания этого понятия, определяя его следующим образом: «Понятие приемлемого качества электроэнергии относится к обеспечению электропитания и системы заземления оборудования, пригодных для нормальной работы чувствительного оборудования». Это определение в первую очередь сосредоточено на чувствительном оборудовании. В простом языке качество электроэнергии можно понимать как комплексный технический показатель, описывающий электроснабжение, имеющее отношение к экономичной эксплуатации электрических систем, способное влиять на нормальные производственные процессы пользователей и качество продукции. Оно включает в себя три основных элемента: форму волны напряжения и тока, амплитуду и частоту. Ухудшение показателей качества электроэнергии возникает в результате «загрязнения» идеальной электрической энергии на этапах ее передачи, распределения и подачи после генерации. Это аналогично «плохой» информации, привязанной к идеальному носителю электрической энергии. Основные влияющие факторы включают структурные недостатки сети, показатели надежности и недостатки технического обслуживания электрооборудования, недостатки релейной защиты, климатические условия окружающей среды и внешние факторы, такие как молния, нелинейные характеристики оборудования электроснабжения и характеристики нагрузки различных пользователей. В целом, технические параметры, характеризующие качество электроэнергии, должны иметь четкое физическое значение, поддаваться мониторингу и оценке, а также позволять разрабатывать эффективные средства контроля на основе соответствующих теорий. В настоящее время признанные проблемы качества электроэнергии можно в целом разделить, с точки зрения режимов работы сети, на проблемы качества электроэнергии в установившемся режиме и проблемы качества электроэнергии в переходном режиме. Однако эти две категории во многих отношениях часто переплетаются, и поэтому к ним следует подходить соответствующим образом. Параметры качества электроэнергии в установившемся режиме характеризуют рабочее состояние энергосистем во время работы в установившемся режиме. Ключевые параметры включают пять категорий показателей качества электроэнергии: отклонение напряжения, отклонение частоты, трехфазный дисбаланс, гармонические напряжения и токи, а также колебания и мерцание напряжения. Качество электроэнергии в установившемся режиме оказывает значительное влияние, имеет глубокие последствия и проявляет кумулятивный эффект. Исследования в области качества электроэнергии в установившемся режиме в настоящее время достигли значительной глубины. Как МЭК, так и Китай установили строгие предельные стандарты. Методы мониторинга, оборудование и системы для качества электроэнергии в установившемся режиме, наряду со специализированным программным обеспечением для анализа и моделирования, мерами контроля и сопутствующими приборами, в настоящее время хорошо отработаны и играют все более важную роль. Качество переходных процессов в электроэнергетике относится к колебаниям рабочих параметров, вызванным переходными явлениями в энергосистеме или локальными переходными явлениями, измеряемыми в эффективных значениях. В настоящее время ключевые технические параметры включают провалы напряжения, скачки напряжения и кратковременные перебои. Примечательно, что в технические параметры для оценки качества электроэнергии также были включены индикаторы перенапряжения на основе пиковых значений. Проблемы переходного качества электроэнергии в основном касаются качества переходного напряжения, которое часто возникает наряду с внутренними неисправностями системы, ударами молнии и эксплуатационными воздействиями. Следовательно, в более широком смысле безопасность, стабильность и надежность энергосистем относятся к сфере качества электроэнергии. По мере продвижения исследований будут предлагаться более обширные и экономически ценные физические индикаторы. Хотя мониторинг, анализ и меры контроля качества электроэнергии по разным причинам по-прежнему не уделяется должного внимания, проблемы перенапряжения уже давно являются постоянной проблемой в традиционных концепциях эксплуатации энергосистем. Как и отклонения напряжения и частоты, они требуют серьезного внимания. Это связано в первую очередь с тем, что защита от перенапряжения является основным требованием для поддержания стабильной работы энергосистем. Считается, что с точки зрения анализа качества электроэнергии, исследования в области методов мониторинга перенапряжения и мер контроля приобретут новое значение и будут иметь широкие перспективы. Основные меры контроля отклонений напряжения в настоящее время включают: оптимизацию структуры сети, внедрение регулирования напряжения под нагрузкой, установку низковольтных компенсационных устройств KYLB и высоковольтных устройств компенсации реактивной мощности KYTBBL (таких как конденсаторы KYLBC и реакторы KY-Dr), внедрение силовых электронных устройств/гибких систем передачи переменного тока (включая индивидуальные технологии питания, такие как активные фильтры мощности KYYLB и статические генераторы реактивной мощности KYSVG).
