Установка динамической компенсации реактивной мощности и фильтрации гармоник высокого напряжения SVC типа TCR
TCR (тиристорно-управляемый реактор) является ключевым компонентом статического компенсатора реактивной мощности (SVC) и относится к параллельным электронным устройствам энергосистем.
Описание
маркер
Описание продукта

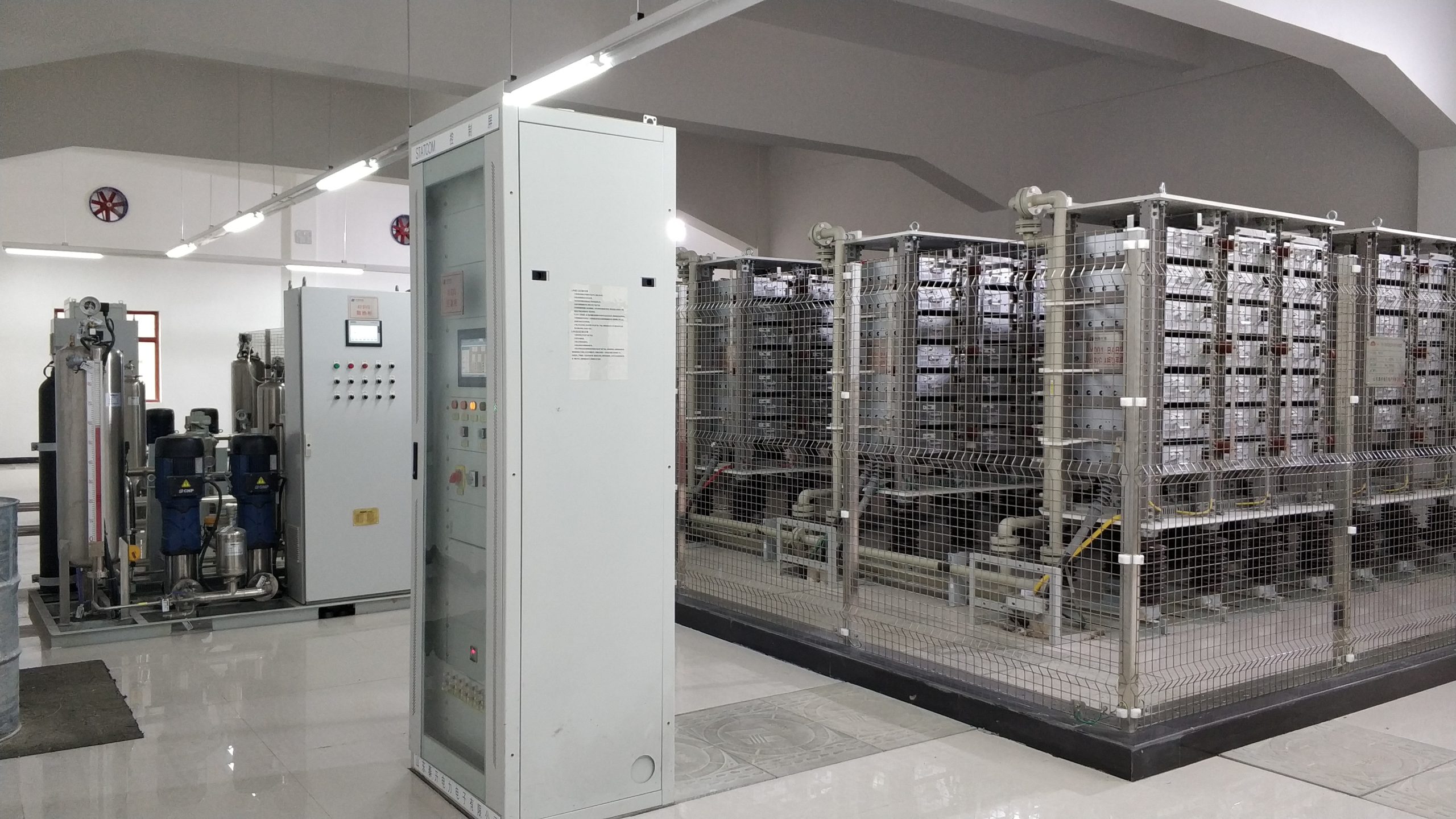

Описание устройства динамической компенсации реактивной мощности и фильтрации гармоник высокого напряжения (SVC типа KY-TCR):
TCR (тиристорно-управляемый реактор) является ключевым компонентом статического компенсатора реактивной мощности (SVC) и относится к параллельным электронным устройствам энергосистем. Основное назначение - динамическая компенсация реактивной мощности в энергосистемах для регулирования колебаний напряжения и повышения стабильности сети. Широко применяется в энергоемких отраслях, таких как металлургия, горнодобывающая промышленность, рельсовый транспорт.

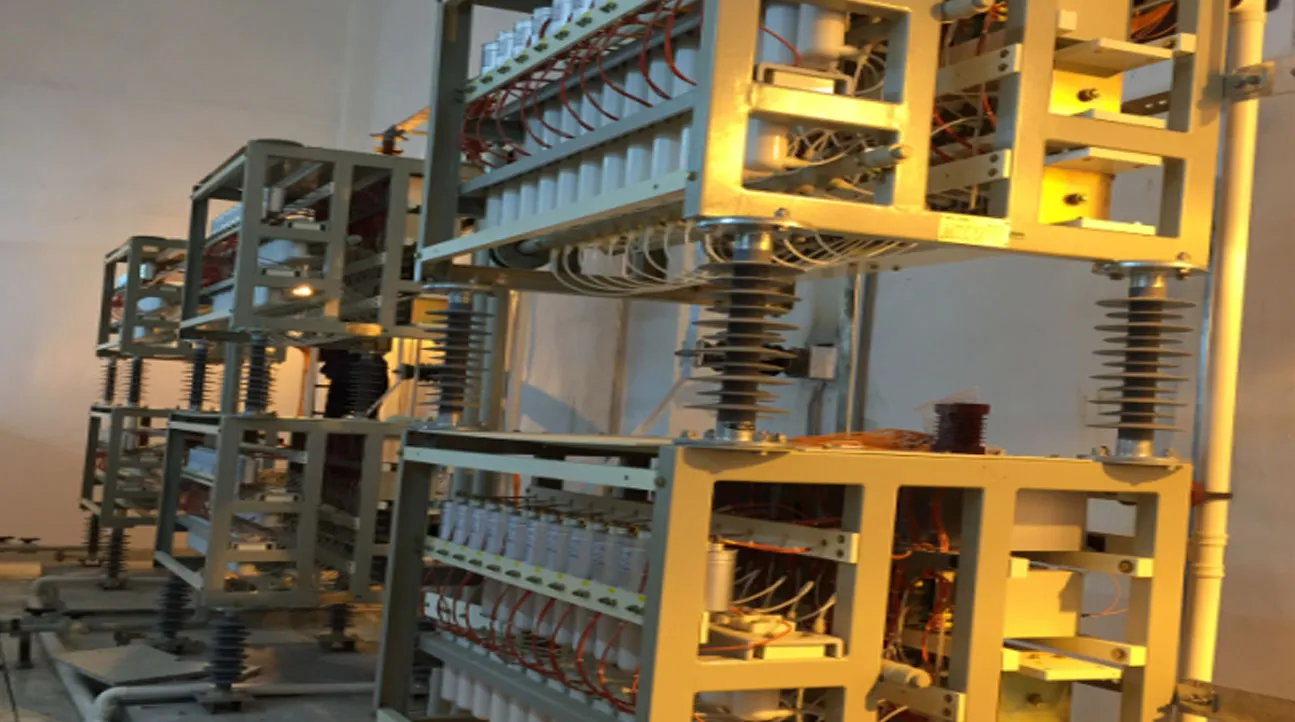

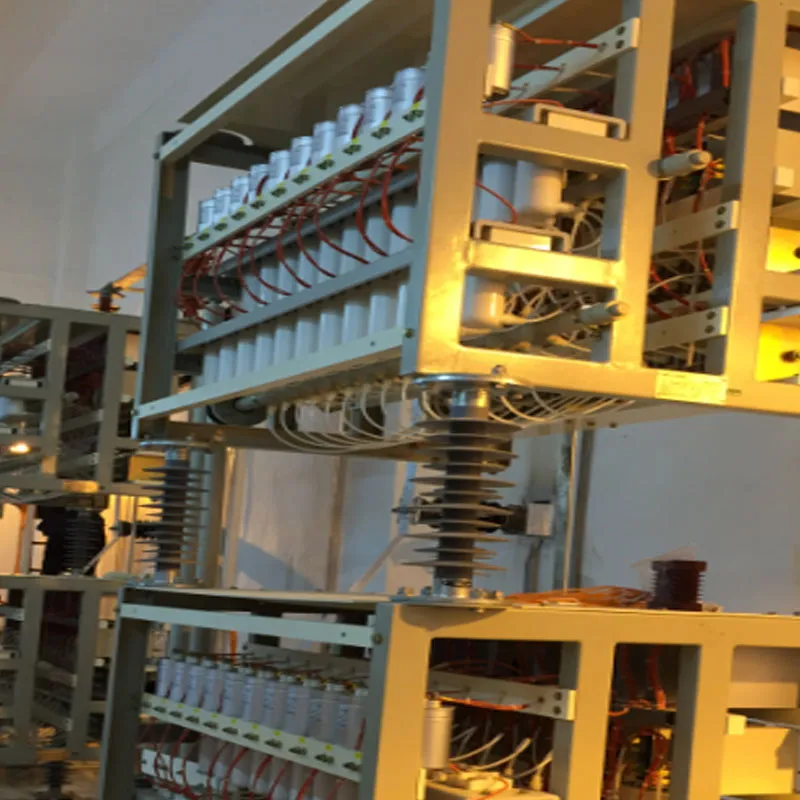

Устройство состоит из встречно-параллельных тиристорных вентилей, последовательно соединенных с линейными воздушными реакторами. Регулирование эквивалентного реактивного сопротивления осуществляется путем изменения угла включения (90°-180°), что позволяет контролировать время проводимости и обеспечивать плавное регулирование индуктивной реактивной мощности. В процессе эксплуатации требуется параллельное подключение батарей статических конденсаторов (FC) для емкостной компенсации, а также использование треугольной схемы включения или 12-пульсной структуры для подавления гармоник. Модульная конструкция обеспечивает возможность наращивания мощности и высокое быстродействие.

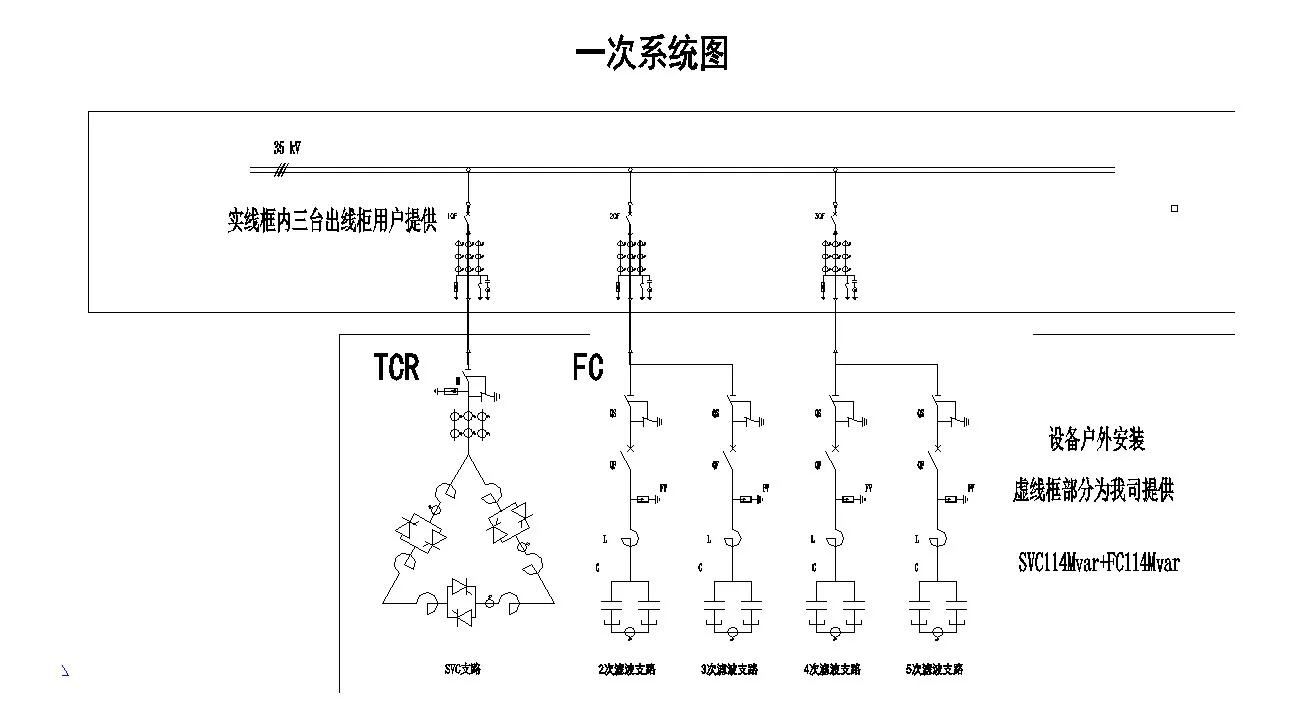

SVC типа TCR состоит из трех основных компонентов (см. рисунок): фильтров FC (статические конденсаторы), фазоуправляемых реакторов TCR (включая тиристорные вентили TCR и управляемые реакторы) и системы управления и защиты. Фильтры FC предназначены для обеспечения необходимой емкостной реактивной мощности системы и фильтрации части гармоник нагрузки. Фазоуправляемые реакторы TCR служат для балансировки индуктивной реактивной мощности, возникающей из-за колебаний нагрузки, и стабилизации колебаний напряжения, вызванных нагрузочными бросками. Система управления и защиты отвечает за выдачу команд для управления реактивной мощностью всей системы и обеспечивает соответствующую защиту всего комплекса.

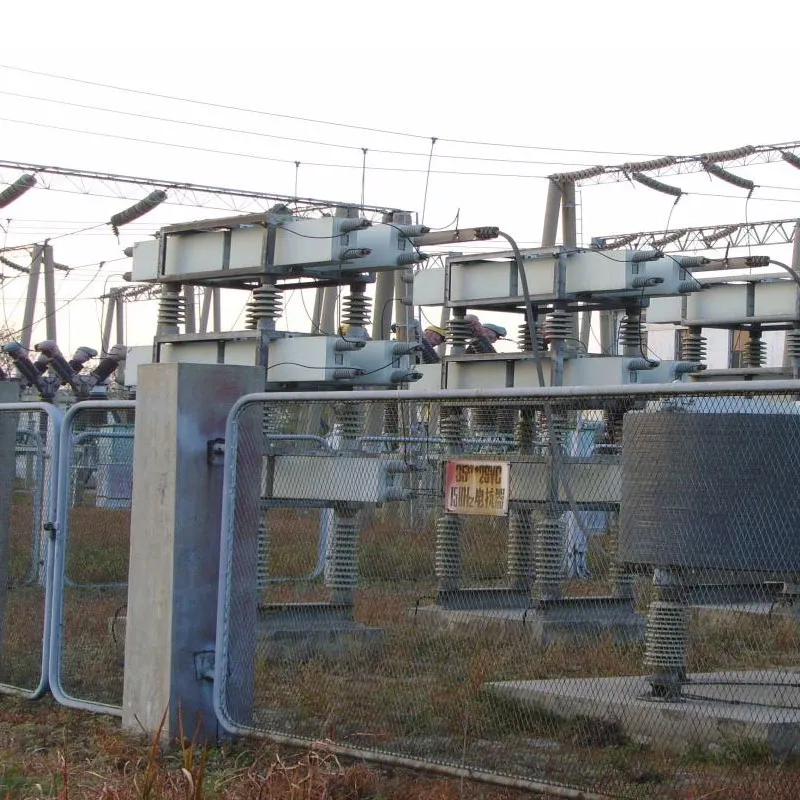

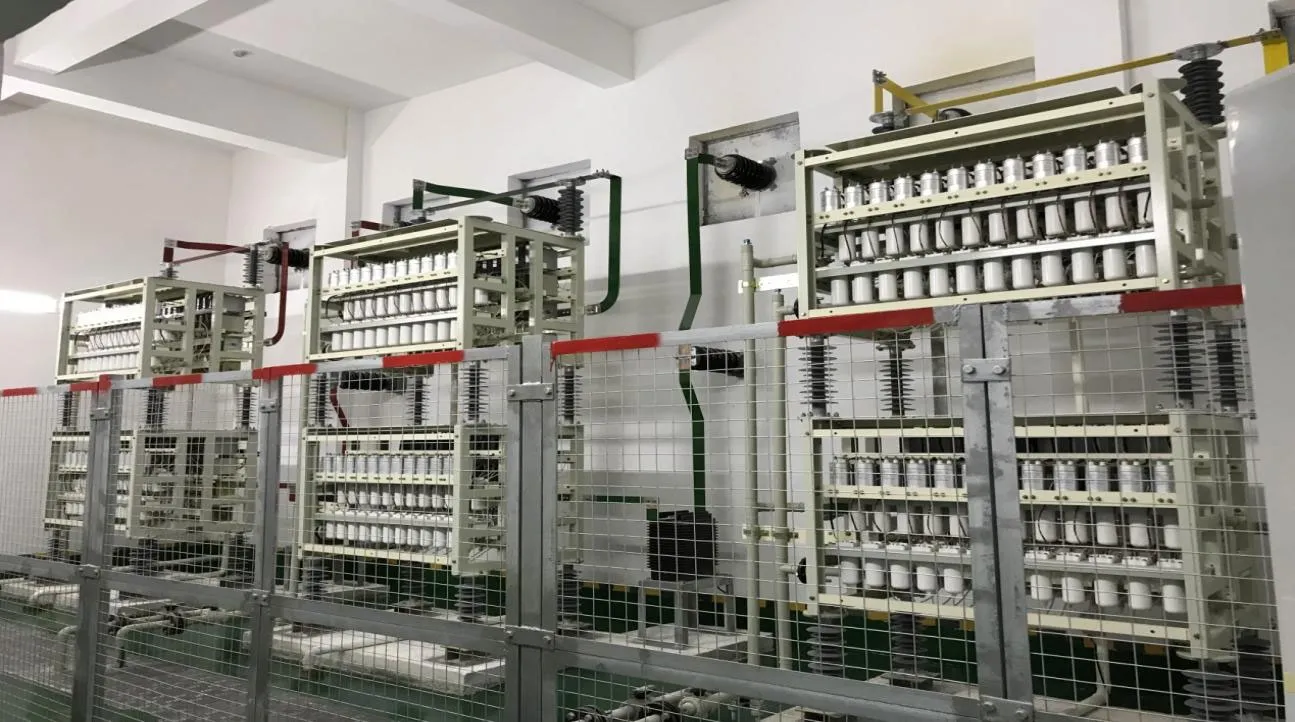

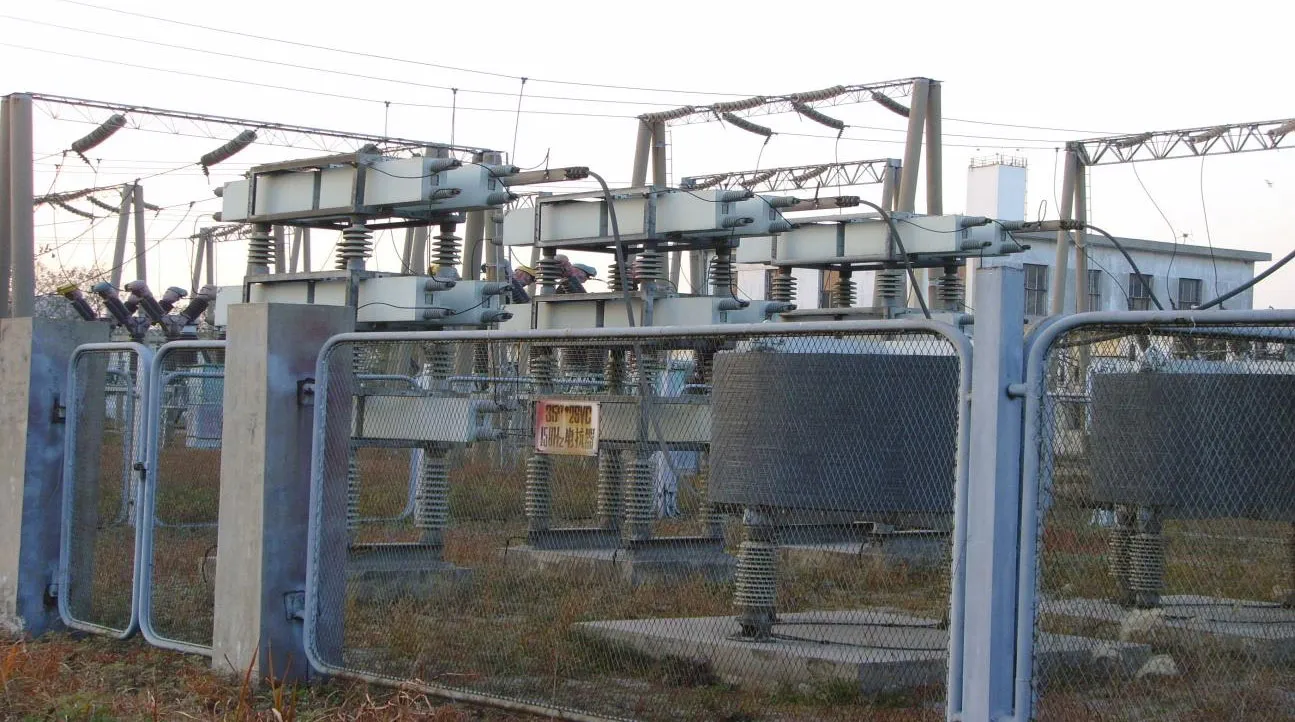

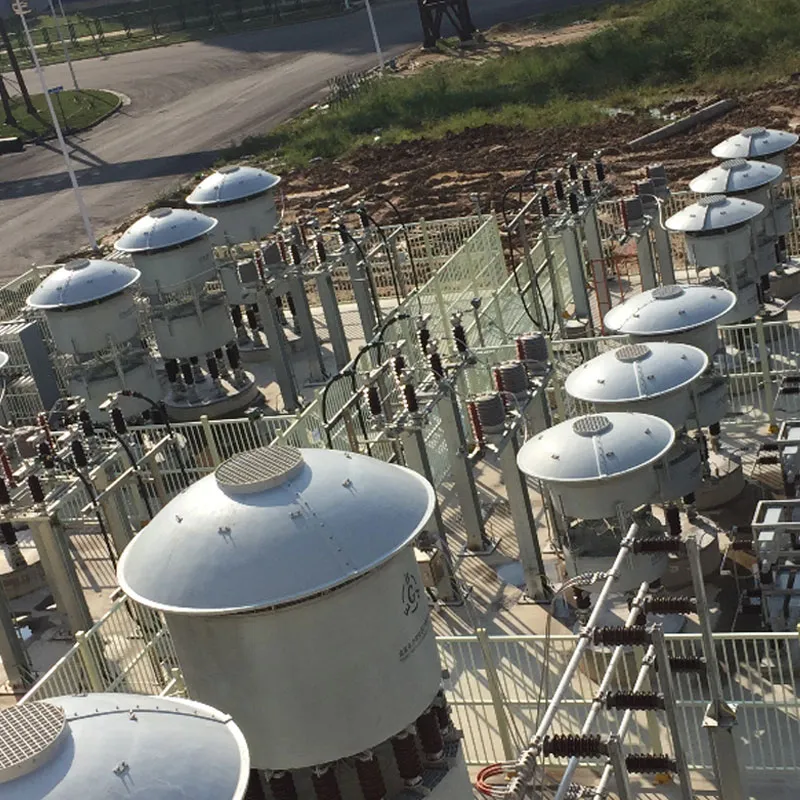

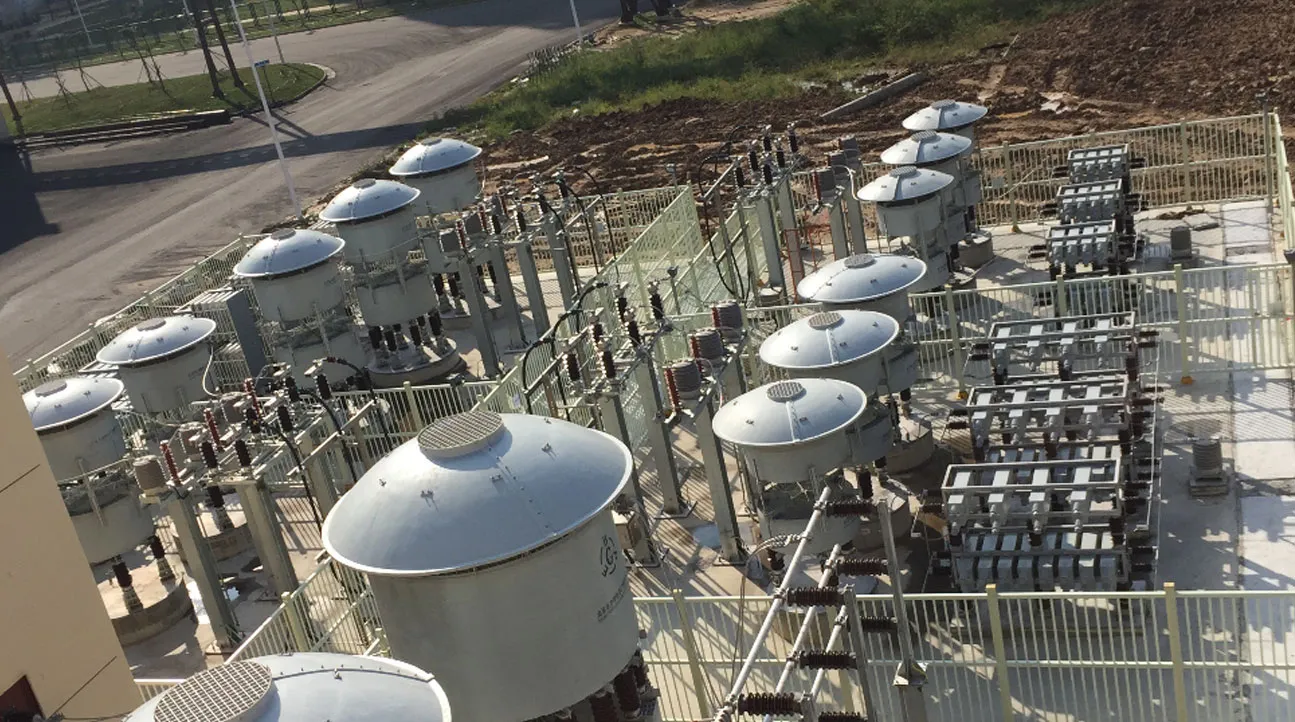

Некоторые примеры внедрения
