Конструкция MCR по внешнему виду практически идентична масляному трансформатору и в основном состоит из корпуса, магнитного клапанного сердечника, обмоток и трансформаторного масла.
Описание
маркер
Описание продукта
Описание устройства динамической компенсации реактивной мощности и фильтрации гармоник высокого напряжения (SVC типа KY-MCR):
Конструкция MCR по внешнему виду практически идентична масляному трансформатору и в основном состоит из корпуса, магнитного клапанного сердечника, обмоток и трансформаторного масла. Корпус выполнен по той же конструктивной схеме, что и у масляного трансформатора. Внутри корпуса установлены три одинаковых однофазных магнитноклапанных управляемых реактора, соединенных по треугольной схеме. Вводы высокого напряжения и выводы управляющей обмотки подключены через фарфоровые изоляторы на верхней части корпуса. Блок управления возбуждением закреплен снаружи корпуса.
Основное назначение - динамическая компенсация реактивной мощности в энергосистемах для регулирования колебаний напряжения и повышения стабильности сети. Обладает такими отличительными особенностями, как высокое быстродействие, надежность, плавное бесступенчатое регулирование и малая занимаемая площадь. Является идеальным устройством динамической компенсации реактивной мощности для электроэнергетики, металлургии, угольной промышленности, химической промышленности и электрифицированных железных дорог.
Принцип работы магнитного управляемого реактора основан на использовании постоянного подмагничивания. Дополнительное постоянное возбуждение намагничивает сердечник реактора, позволяя регулировать степень магнитного насыщения сердечника и изменять его магнитную проницаемость, что обеспечивает плавное регулирование реактивного сопротивления.

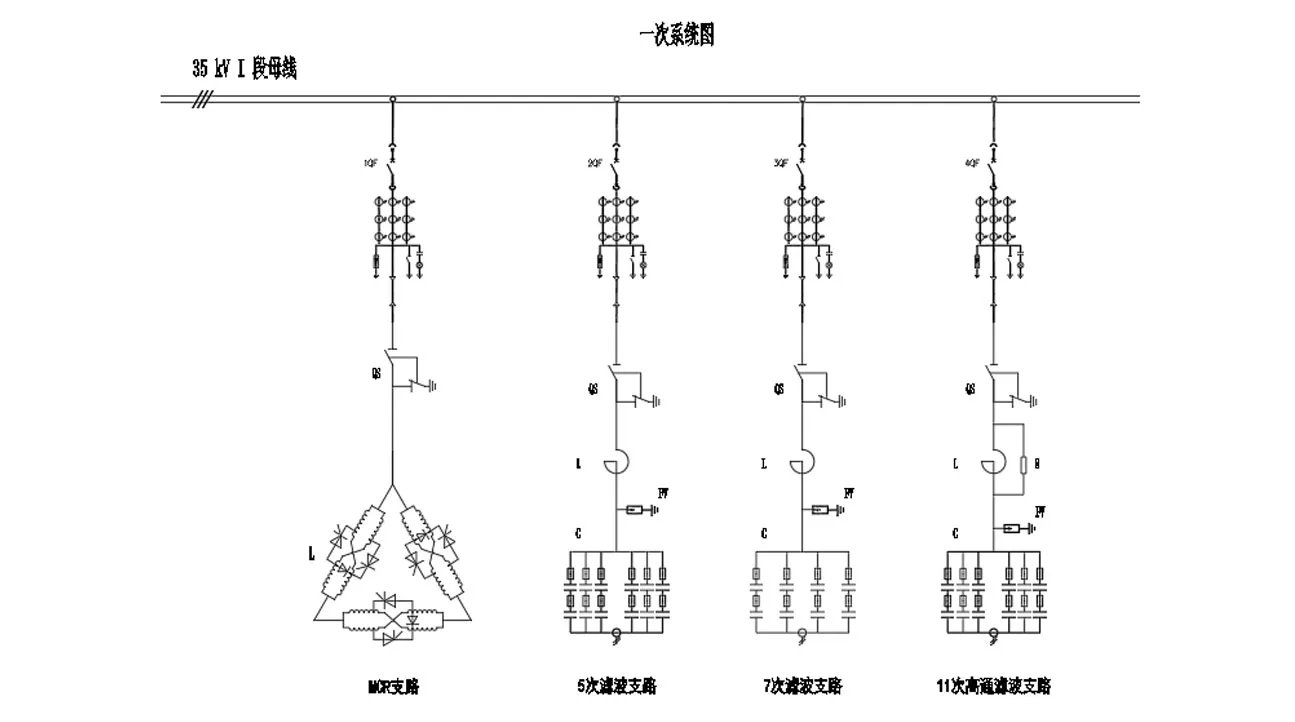

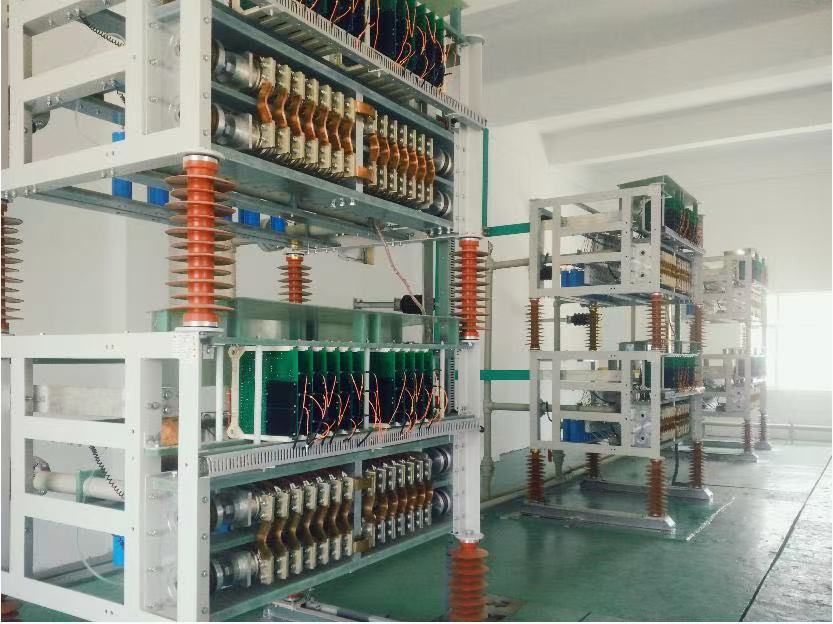

SVC типа MCR состоит из трех основных компонентов: фильтров FC (статические конденсаторы), магнитного управляемого реактора MCR (включая клапанный блок MCR и магнитный управляемый реактор) и системы управления и защиты. Фильтры FC предназначены для обеспечения необходимой емкостной реактивной мощности системы и фильтрации части гармоник нагрузки. Магнитный управляемый реактор MCR служит для балансировки индуктивной реактивной мощности, возникающей из-за колебаний нагрузки, и стабилизации колебаний напряжения, вызванных нагрузочными бросками. Система управления и защиты отвечает за выдачу команд для управления реактивной мощностью всей системы и обеспечивает соответствующую защиту всего комплекса.

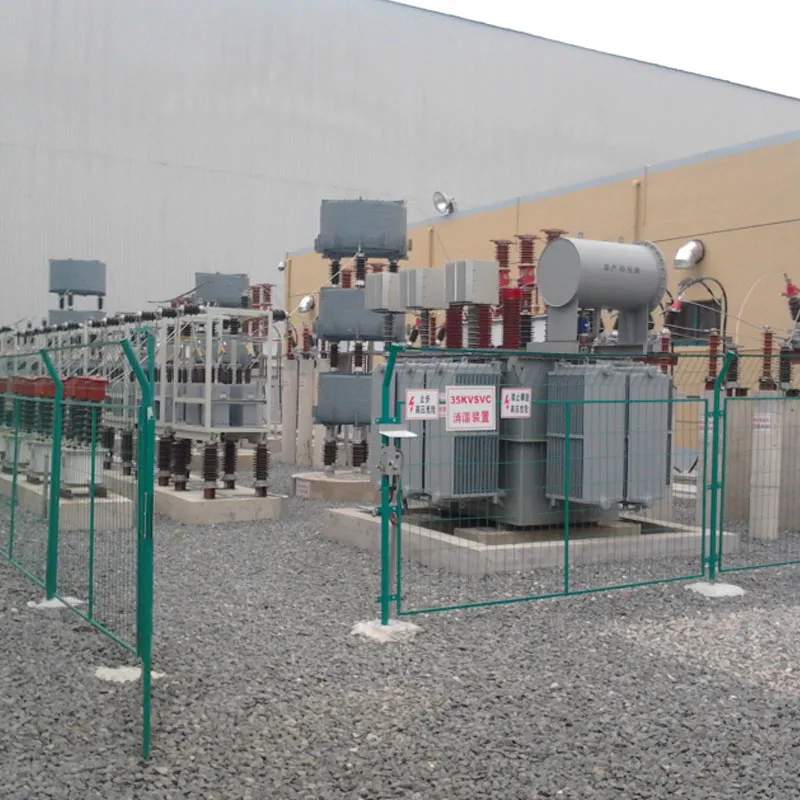

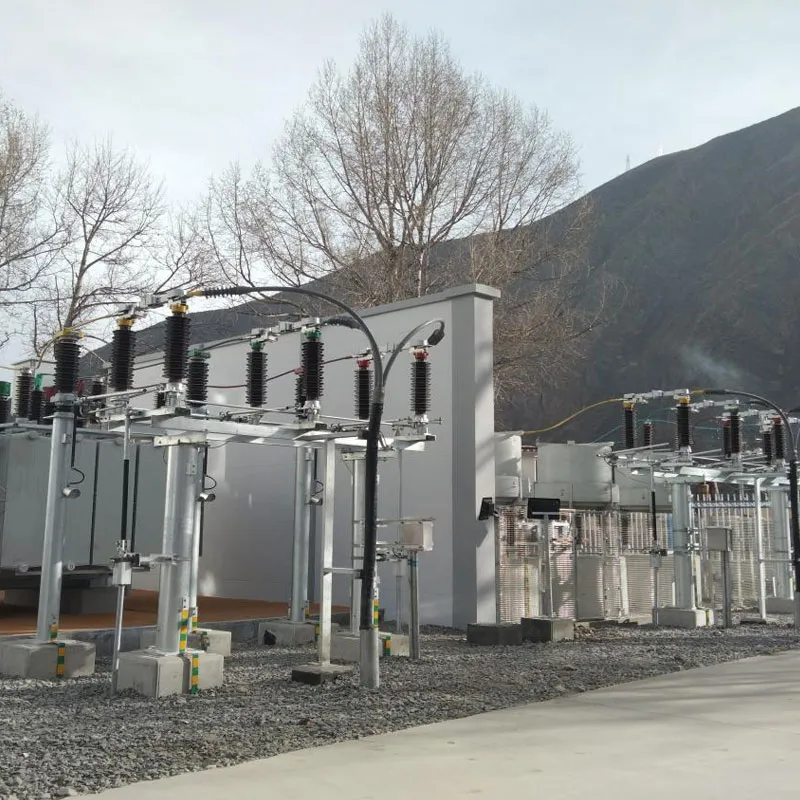

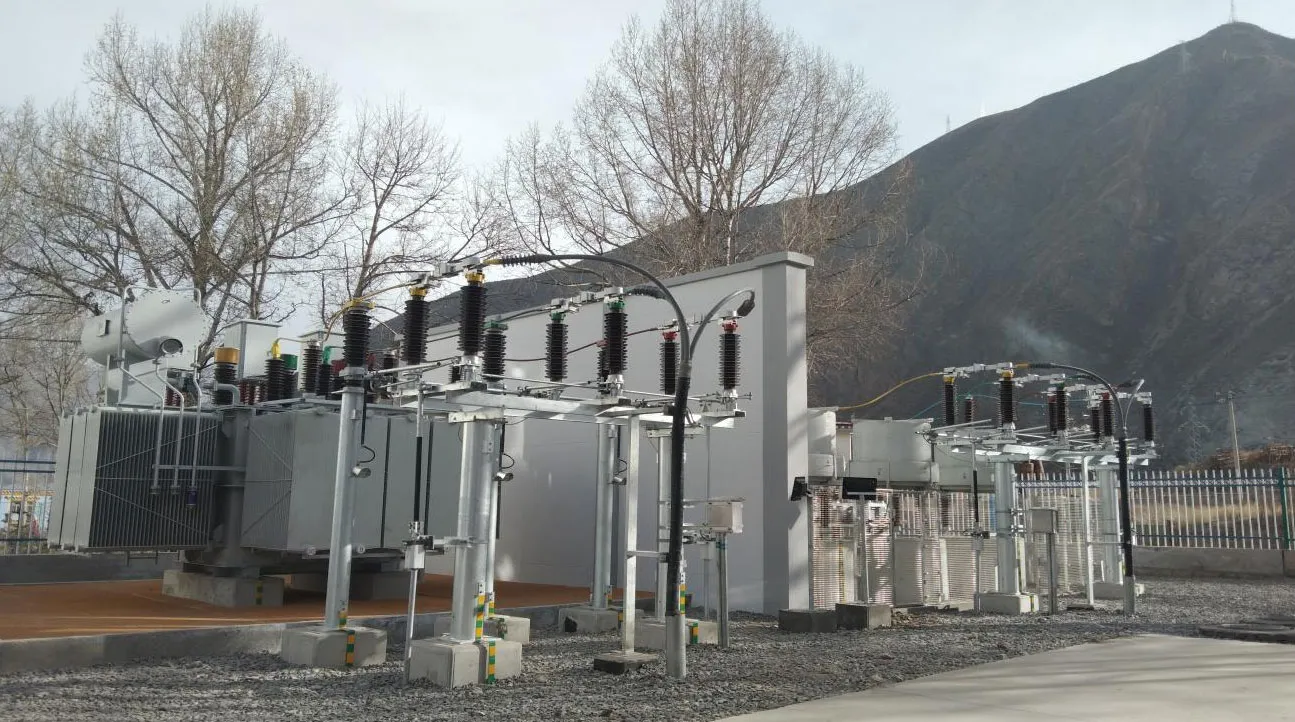

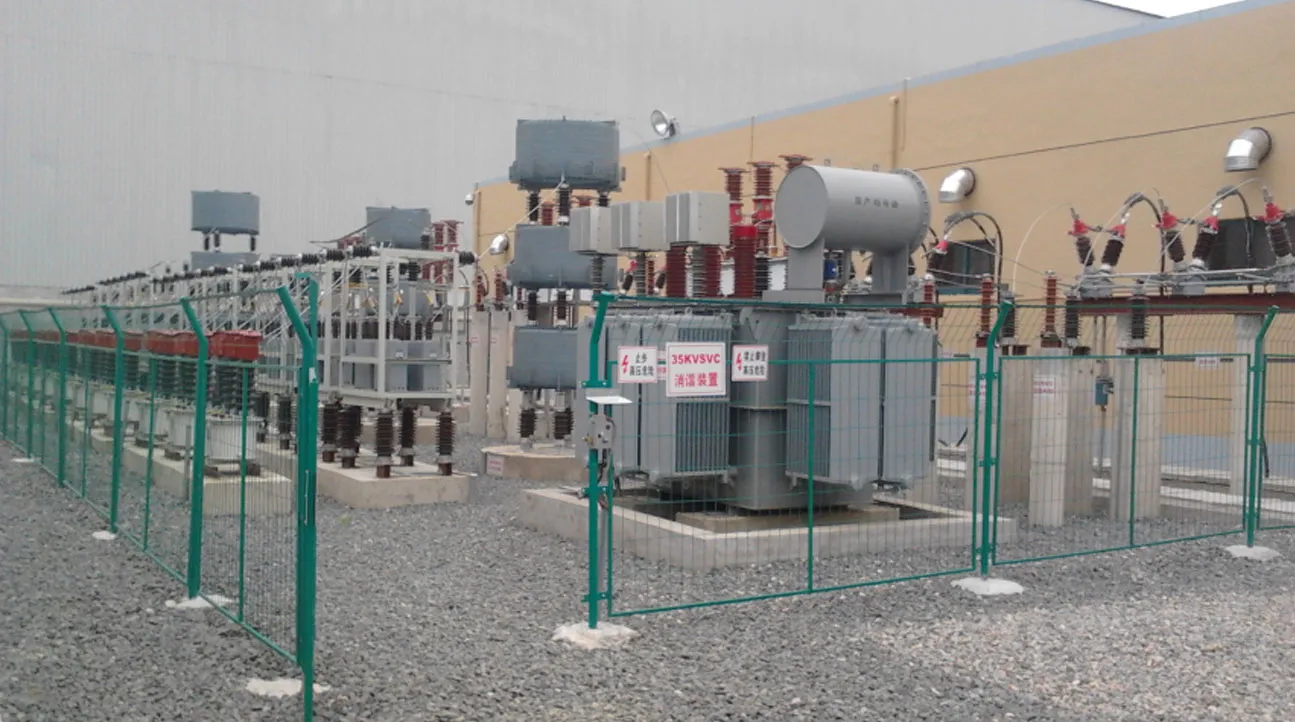

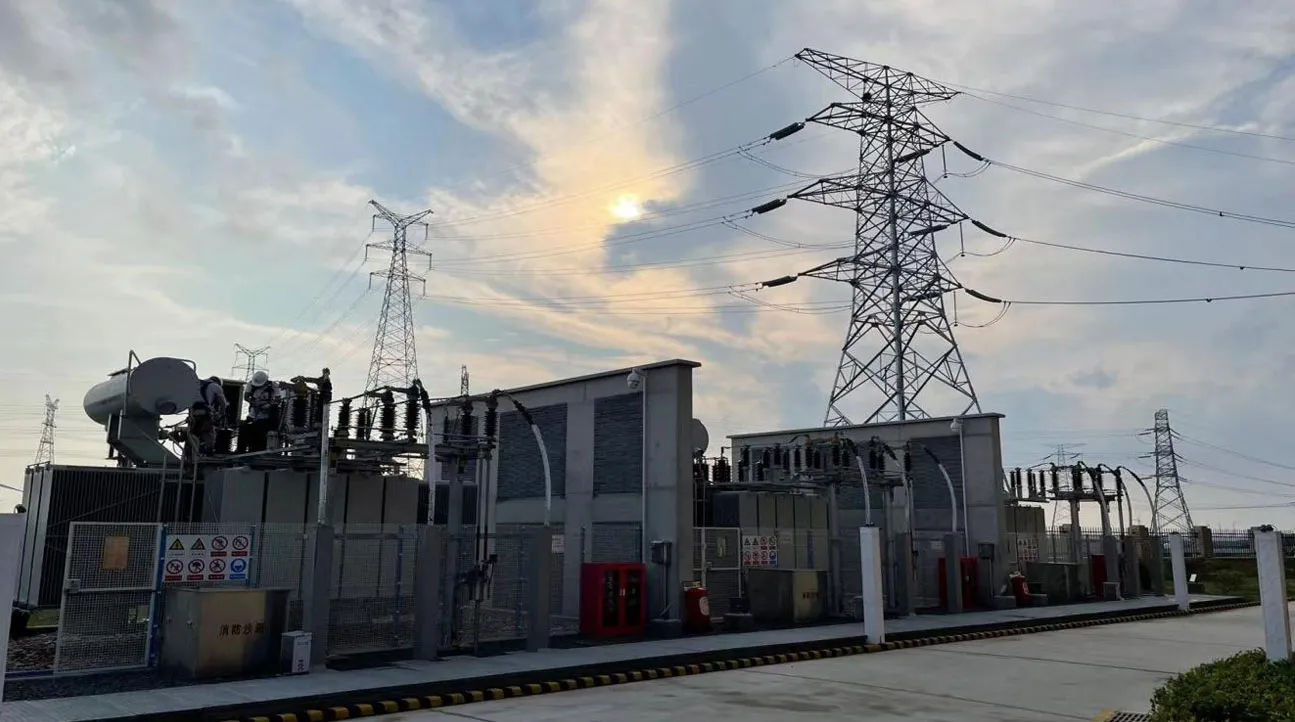

Некоторые примеры внедрения
