Устройство компенсации провалов напряжения DVR (Dynamic Voltage Restorer), или динамический восстановитель напряжения, представляет собой силовое электронное устройство, предназначенное для решения проблем провалов и колебаний напряжения в электрической сети.
Описание
маркер
Описание продукта
Описание устройства компенсации провалов напряжения DVR низкого напряжения:
Устройство компенсации провалов напряжения DVR (Dynamic Voltage Restorer), или динамический восстановитель напряжения, представляет собой силовое электронное устройство, предназначенное для решения проблем провалов и колебаний напряжения в электрической сети. Оно осуществляет постоянный мониторинг сетевого напряжения и при обнаружении аномалий быстро компенсирует их, обеспечивая стабильное электропитание чувствительных нагрузок.
Технические параметры
| Характеристики окружающей среды | Емкость | AVC 100 кВА |
| Уровень шума (на расстоянии 1 м) | дБ | 70 дБ |
| Высота над уровнем моря | м | 1000 м, при работе от 1000 м до 4000 м - согласно национальному стандарту GB/T3859.2 мощность снижается на 1% каждые 100 м высоты |
| Относительная влажность | % | Максимум 95%, без конденсации влаги |
| Рабочая температура | °C | Рабочая температура: -20°C ~ +50°C (для особо холодных регионов возможна индивидуальная настройка) |
| Температура хранения/транспортировки AVC | °C | -40°C ~ +70°C |
| Технические параметры | Емкость | AVC 100 кВА |
| Номинальная мощность | ВА | 100 кВА |
| Диапазон входного фазного напряжения | В перем. тока | 115 В ~ 280 В (постоянная работа при 160 В ~ 280 В) |
| Входная частота | Гц | 50 Гц/60 Гц |
| Диапазон входной частоты | Гц | 40 Гц ~ 70 Гц |
| Номинальное выходное напряжение | В перем. тока | 220 В/230 В/240 В |
| Время переключения | мс | 2~5 мс, типично 2 мс |
| КПД устройства | Режим байпаса > 99%, Режим регулирования напряжения: 95% | |
| Режим работы | 1. Автоматический режим регулирования напряжения. 2. Режим байпаса | |
| Индикация работы | Входное напряжение | Цифровая индикация |
| Выходное напряжение | Цифровая индикация | |
| Выходной ток | Цифровая индикация | |
| Настройка параметров | Управление сенсорным экраном | |
| Состояние аварии | Индикация на сенсорном экране и сигнальными лампами | |
| Просмотр аварийных событий | Журнал событий на сенсорном экране | |
| Интерфейс связи | Интернет, RS485, CAN-интерфейсы связи | |
| Способ связи | Базовая комплектация включает сенсорный монитор, опционально доступны GPRS и облачная платформа | |
| Механические характеристики | Емкость | AVC 100 кВА |
| Габариты (Ш×Г×В) | мм | 600×850×1200 мм (индивидуально) |
| Способ монтажа | N/A | Напольное исполнение для внутренней установки |
| Масса нетто | кг | ≤280 кг |
| Цвет | N/A | RAL7035 (индивидуально) |
| Степень защиты, IEC (60529) | N/A | IP20 (индивидуально) |
Принцип работы
Мониторинг напряжения: с помощью датчиков в реальном времени отслеживаются амплитуда, фаза и частота сетевого напряжения.
Управление компенсацией: при обнаружении провала или колебания напряжения контроллер на основе заданной стратегии компенсации вычисляет необходимое компенсирующее напряжение.
Преобразование и подача энергии: накопитель энергии (такой как суперконденсатор, аккумулятор и т.д.) через инвертор преобразует постоянный ток в переменный, который после повышения напряжения трансформатором вводится в сеть для компенсации отклонений напряжения, восстанавливая нормальное напряжение на нагрузке.
Основные особенности
Быстрый отклик: время реакции обычно составляет миллисекунды, что позволяет оперативно реагировать на мгновенные проблемы, такие как провалы напряжения.
Точная компенсация: обеспечивает точное управление амплитудой и фазой компенсирующего напряжения, удовлетворяя требования различных нагрузок.
Многофункциональная защита: включает защиту от перенапряжения, пониженного напряжения, перегрузки по току, короткого замыкания и другие функции защиты, гарантируя безопасную работу оборудования и системы.
Интеллектуальное управление: использует передовые алгоритмы управления и систему мониторинга, поддерживает дистанционное наблюдение и управление, облегчая обслуживание и диагностику неисправностей.
Высокая надежность: резервирование ключевых компонентов обеспечивает стабильную работу, что делает устройство подходящим для условий непрерывного производства.
Области применения
Промышленность: защита прецизионного оборудования, производственных линий, автоматизированных систем и других устройств, чувствительных к стабильности напряжения, предотвращая простои производства или ухудшение качества продукции из-за колебаний напряжения.
Центры обработки данных: обеспечение стабильного электропитания серверов, сетевого оборудования и других критически важных устройств, предотвращая потерю данных или сбои системы.
Медицинская сфера: гарантирует надежное электропитание медицинского оборудования, обеспечивая непрерывность и безопасность медицинских процедур.
Преимущества
Повышение качества электроснабжения: эффективное решение проблем провалов и колебаний напряжения, улучшение надежности и стабильности электроснабжения.
Снижение экономических потерь: предотвращение убытков, вызванных остановкой оборудования или перерывами в производстве, повышение эффективности производства и использования оборудования.
Увеличение срока службы оборудования: стабильное напряжение снижает износ оборудования, продлевая срок его эксплуатации.

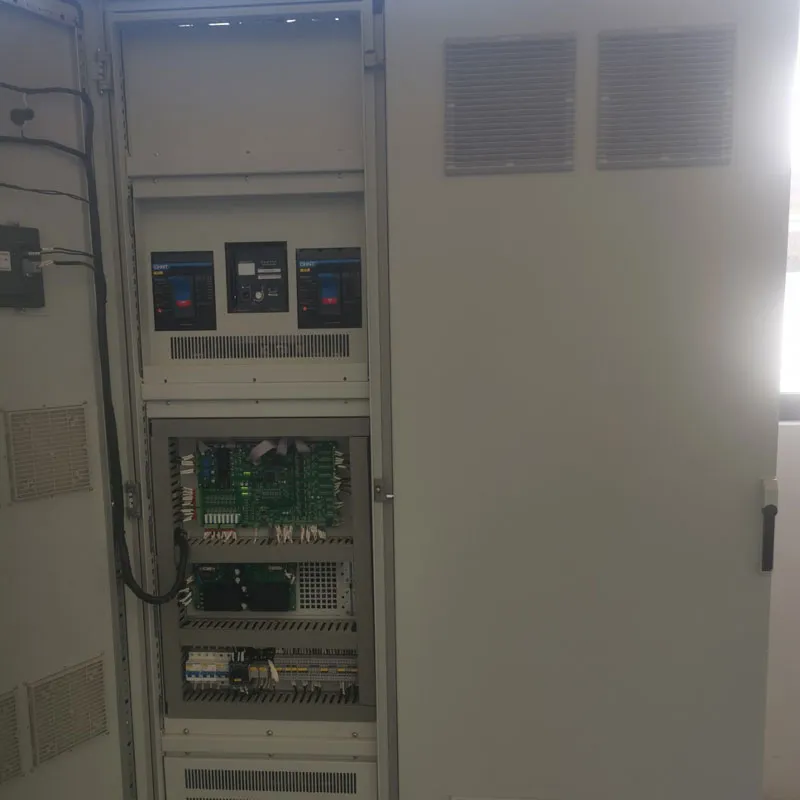

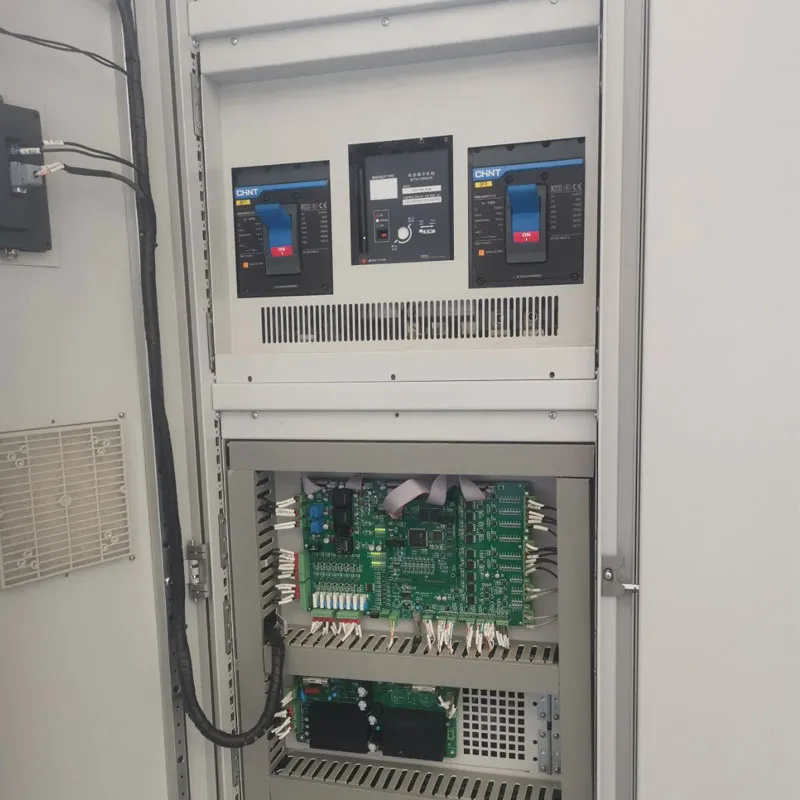

Некоторые примеры внедрения
