Компенсация реактивной мощности и подавление гармоник в большом количестве частотно-регулируемых устрой
2025-07-29
Информация о пользователе:
1.В 16-этажном центре управления системами отопления, вентиляции и кондиционирования под распределительным шкафом № 1 установлено 5 частотно-регулируемых преобразователей общей номинальной мощностью 247 кВт; значение однофазного гармонического тока составляет 115 А.
2.Под распределительным шкафом № 10 в 16-этажном центре управления системами отопления, вентиляции и кондиционирования воздуха установлено 5 преобразователей частоты с общей номинальной мощностью 236 кВт; значение однофазного гармонического тока составляет 110 А.
3.Под трансформатором № 1 установлено 16 частотно-регулируемых преобразователей общей номинальной мощностью 655 кВт; значение однофазного гармонического тока составляет 297 А.
4.Под трансформатором № 2 установлено 14 преобразователей частоты, общая номинальная мощность которых составляет 583 кВт; значение однофазного гармонического тока составляет 265 А.
Управление гармониками:

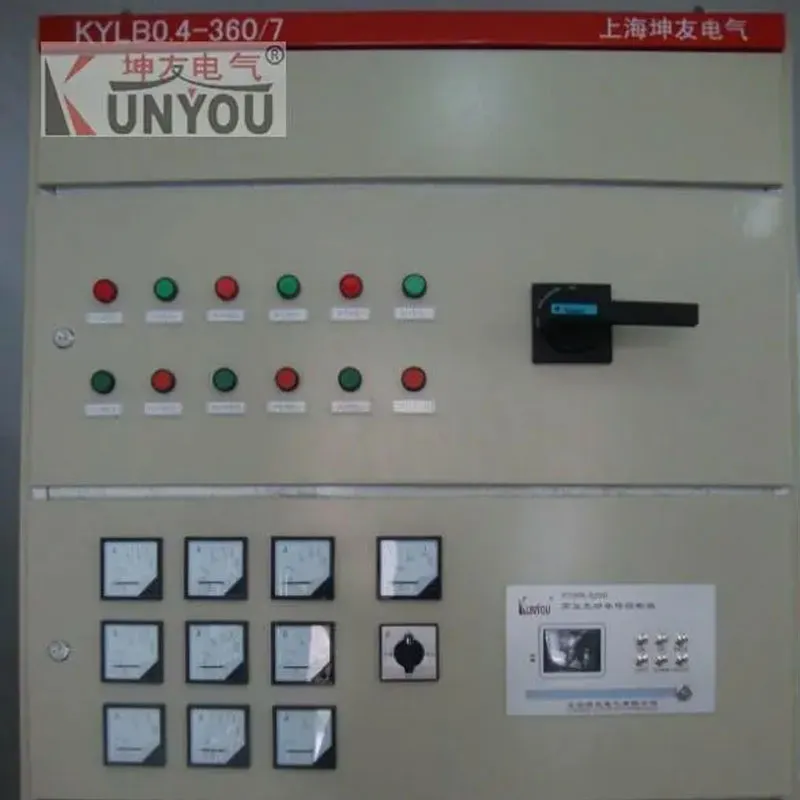

Для устранения гармоник было использовано устройство активной фильтрации электроэнергии. На объекте были установлены два устройства активной фильтрации электроэнергии компании ООО Шанхай Кунью Электрик. с компенсационной мощностью 150 А и два устройства активной фильтрации электроэнергии с компенсационной мощностью 300 А.
После установки устройства активной фильтрации электроэнергии коэффициент гармонических искажений тока снизился до 5 %, что соответствует государственным стандартам.
Волновые формы напряжения и тока до устранения гармоник
Волновые формы напряжения и тока после подавления гармоник
