Пример из практики: снижение гармоник на металлургических предприятиях
2025-10-24
История проекта
Определенная сталелитейная корпорация является сверхкрупным интегрированным сталелитейным предприятием, охватывающим коксование, агломерацию, плавку, прокатку, а также научные исследования и разработки. Ее дочерняя компания X Rolling Mill в основном производит стальные изделия, такие как средние и толстые листы. В связи с производственными требованиями оборудование на вторичной стороне трансформаторов в системе распределения низковольтного электропитания состоит в основном из электродвигателей, приводимых в действие частотно-регулируемыми приводами. Поскольку во внутренней структуре частотно-регулируемых приводов используется значительное количество нелинейных компонентов, во время работы генерируются значительные гармоники.
В процессе прокатки листы подвергаются определенным ударным нагрузкам, а производственный процесс не является непрерывным. Это приводит к колебаниям и перебоям в рабочем напряжении/токе, а колебания рабочего тока также вызывают колебания гармонического тока.

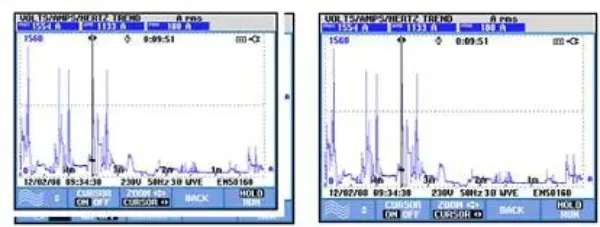

Мониторинг колебаний тока и напряжения в режиме реального времени
Предложение по проекту
Компания ООО Шанхай Кунью Электрик. разработала индивидуальное решение для устранения гармонических искажений в электросети под холодной станиной № 2 в прокатном цехе предприятия. Используя собственное устройство защиты от гармоник KYXBQ, компания реализует централизованное подавление на выходном этапе трансформатора. Устройство KYXBQ автоматически отслеживает и подавляет гармонические токи, генерируемые нагрузкой, эффективно фильтруя гармоники для обеспечения надежной работы всей системы.

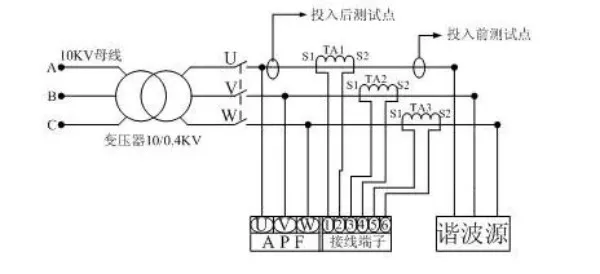

Структура управления системой представлена следующим образом:
Результаты проекта

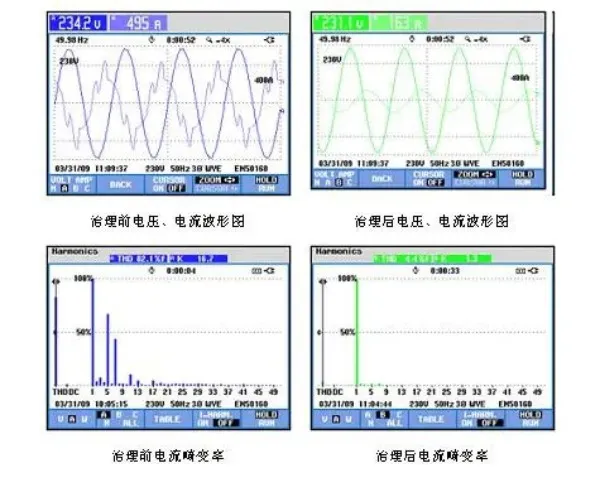

После установки устройства защиты от гармоник KYXBQ результаты по снижению гармонических напряжений и токов следующие:
После ввода в эксплуатацию устройства защиты от гармоник KYXBQ общий коэффициент искажения тока снизился с 82,1% до 4,4%, коэффициент искажения тока 5-й гармоники снизился с 67,0% до 1,9%, а коэффициент искажения тока 7-й гармоники снизился с 43,8% до 2,0%. Качество электроэнергии значительно улучшилось, и устройство показало свою пригодность для быстро меняющихся нагрузок. Оно эффективно подавляет гармоники, генерируемые нелинейными нагрузками в системе электропитания во время работы, что существенно улучшает общее качество электроэнергии в сети питания и обеспечивает нормальное функционирование оборудования производственной линии.
