Применение устройств защиты от гармоник для снижения уровня гармоник в нефтехимической промышленности
2025-11-11
Характеристики гармонических искажений в системах распределения электроэнергии в нефтехимической промышленности:
В связи с производственными требованиями в нефтехимической промышленности используется значительное количество насосных нагрузок, многие из которых оснащены частотно-регулируемыми приводами. Широкое применение этих приводов привело к значительному увеличению содержания гармоник в системах распределения электроэнергии в этом секторе. В настоящее время в выпрямительных каскадах подавляющего большинства частотно-регулируемых приводов используется шестиимпульсное выпрямление для преобразования переменного тока в постоянный. В результате генерируемые гармоники состоят преимущественно из пятой, седьмой и одиннадцатой гармоник.
Вредное воздействие гармоник напряжения в нефтехимической промышленности:
Вредное воздействие гармоник в нефтехимических системах в первую очередь проявляется в виде повреждения электрооборудования и неточностей измерений. Исследования показывают, что гармонические токи вызывают дополнительные потери в трансформаторах, что приводит к перегреву и ускоренному старению изоляционных материалов, в конечном итоге вызывая отказ изоляции. Наличие гармоник увеличивает кажущуюся мощность и генерирует большую реактивную мощность.Очевидно, что гармоники оказывают значительное вредное воздействие на практическую эффективность трансформаторов. Одновременно гармоники оказывают прямое негативное влияние на конденсаторы, автоматические выключатели и электромеханические устройства защиты в энергосистемах.
Применение устройств защиты от гармоник для снижения уровня гармоник в нефтехимической промышленности

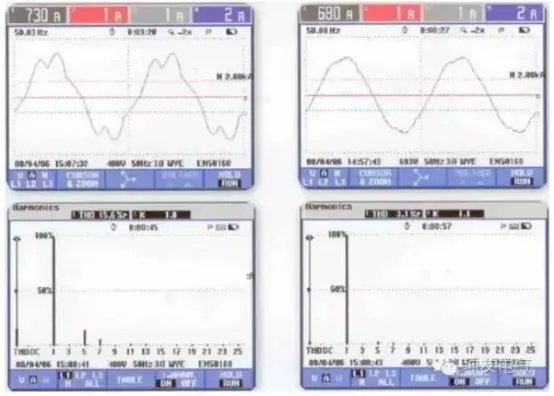

После внедрения устройства защиты от гармоник KYXBQ-200/400V-3L общий коэффициент искажения тока был снижен до 15,6%, а коэффициент искажения для всех порядков гармоник остался ниже 3,1%, что значительно уменьшило содержание гармоник.
