Пример из практики по снижению гармоник в источниках питания средней частоты на заводах по производству стальных труб
2025-10-22
История проекта
Основные технические параметры оборудования в производственном цехе завода по производству стальных труб следующие:
Силовые трансформаторы относятся к серии S9 и имеют мощность 1250 кВА и 2000 кВА соответственно.
Трансформатор мощностью 1250 кВА питает два источника среднечастотного нагрева мощностью 600 кВт. Первичная обвязка использует тиристорное трехфазное мостовое выпрямление; быстрое тиристорное однофазное мостовое инвертирование; с реакторами в качестве компонентов накопления энергии; обеспечивая выходную частоту 2,5 кГц. Трансформатор 2000 кВА питает приводные двигатели переменного/постоянного тока, включающие: - шесть двигателей постоянного тока: четыре агрегата 132 кВт и два агрегата 75 кВт, с суммарной мощностью 678 кВт; - двадцать восемь инверторов переменного-постоянного-переменного тока, с суммарной мощностью около 350 кВт; - остальные двигатели являются стандартными двигателями переменного тока.
Поскольку источниками гармоник в первую очередь являются среднечастотные источники питания, приводы постоянного тока и многочисленные преобразователи частоты, они вызывают серьезные искажения в системе. Это приводит к частому перегоранию конденсаторов компенсации реактивной мощности и увеличению частоты отказов системы. В связи с этим предлагается комплексное решение для компенсации реактивной мощности и подавления гармоник.
Предложение по проекту
Исходя из условий объекта, компания ООО Шанхай Кунью Электрик предложила гибридное решение по снижению гармоник, сочетающее активный фильтр мощности KYYLB с пассивным фильтром мощности. В этом решении используются разработанные компанией ООО Шанхай Кунью Электрик. пассивный фильтр мощности модели KYLB-300/0.4 и активный фильтр мощности KYYLB-150A/0.4 для компенсации реактивной мощности и снижения гармоник.
Результаты проекта

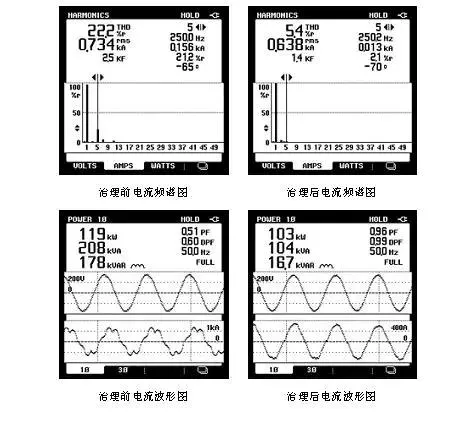

Ниже приведена сравнительная диаграмма гармоник тока до и после их подавления:
Сравнение приведенных выше показателей до и после компенсации показало, что коэффициент мощности до компенсации составлял около 0,6. После установки пассивного фильтра мощности KYLB-300/0.4 коэффициент мощности превысил 0,93, что соответствует требованиям заказчика. Содержание гармоник снизилось с 22,2% до 5,4%, а форма сигнала изменилась с несинусоидальной до обработки на синусоидальную после обработки.
