Решение для управления качеством электроэнергии на нефте- и газопроводах
2025-11-11
Заявление о пользовательской информации
На производственной линии нефте- и газопроводов в Шихэцзи используется множество двухфазных/трехфазных нелинейных устройств, таких как резистивные печи, печи для термообработки, преобразователи частоты и сварочные аппараты. Они не только генерируют значительные гармоники, но и вызывают дисбаланс в сети.Резистивные печи для нагрева демонстрируют содержание гармоник, превышающее 160%, а гибкие системы термообработки — дисбаланс, близкий к 100%. Искажение тока в водонапорных насосах с переменной частотой также превышает 100%, что приводит к значительному снижению качества электроэнергии ниже национальных стандартов. Такое ухудшение электрической среды серьезно угрожает эксплуатационной целостности производственной линии трубопровода, что проявляется следующим образом:
При включении частичных нагрузок распределительная мощность может быть достаточной, но неспособной обеспечить одновременное включение нагрузок, что приводит к чрезвычайно низкой эффективности электропитания в условиях нагрузки.
Вновь установленный конденсаторный компенсатор сработал сразу же после включения питания и не мог быть введен в эксплуатацию.
Тепловая производительность устройства для термообработки труб не позволяет достичь желаемого эффекта, поскольку скорость нагрева составляет лишь половину от ожидаемого значения.
Измерительное и контрольное оборудование, чувствительное к качеству электроэнергии, неоднократно подвергалось повреждениям без видимой причины;
Распределительные трансформаторы и шины передачи электроэнергии подвержены сильной вибрации, сопровождающейся шумом, что создает значительную потенциальную опасность для электроснабжения.
Решение по управлению качеством электроэнергии для нефте- и газопроводов Решение по управлению качеством электроэнергии

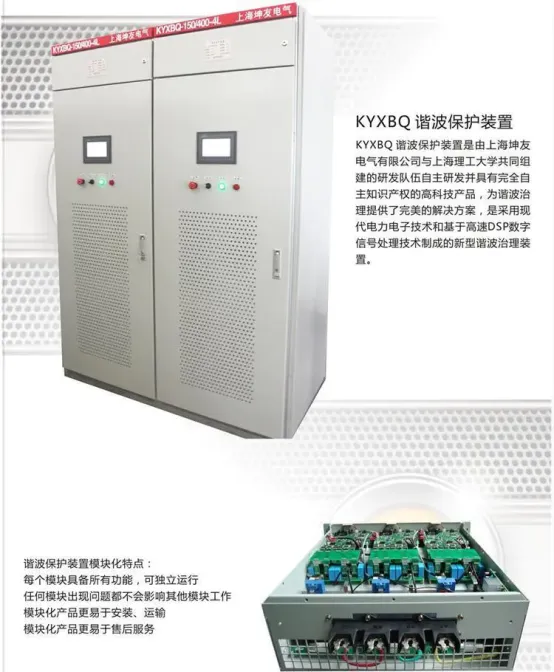

Такое низкое качество электроэнергии ставит под угрозу нормальную и стабильную работу инженерного центра, что требует принятия мер по исправлению ситуации. Компания Shanghai Kunyou Electric использует устройство защиты от гармоник KYXBQ для реализации локального решения по снижению гармоник через клеммы на стороне нагрузки для своих основных гармонических нагрузок. Этот подход подходит для случаев, когда отдельные нелинейные нагрузки генерируют значительные гармонические искажения и относительно распределены. Устройство защиты от гармоник KYXBQ устанавливается на стороне этих нелинейных нагрузок.Чем ближе устройство защиты от гармоник KYXBQ установлено к источнику гармоник, тем более эффективной становится фильтрация. Это оптимальный метод снижения гармонических искажений тока и напряжения. Гибкое позиционирование устройства KYXBQ при установке позволяет полностью настроить его для достижения наиболее эффективного подавления гармоник в соответствии с проектными требованиями.

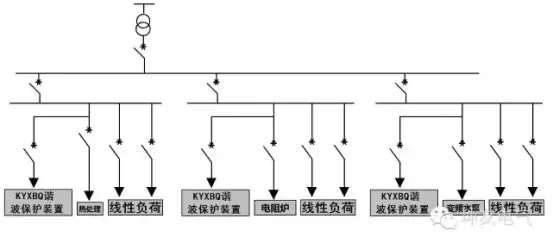

Устройство защиты от гармоник серии KYXBQ подключается параллельно между сетью и нагрузкой, генерирующей гармоники. Оно быстро отслеживает и компенсирует динамически изменяющиеся гармоники тока, производимые источником гармоник, изолируя и устраняя гармонические токи, происходящие со стороны нагрузки. В результате устраняются гармонические напряжения, наведенные на линию из-за гармонических токов, что снижает вредное воздействие гармонических помех тока и напряжения.Кроме того, система генерирует соответствующие токи промышленной частоты для противодействия реактивной мощности и трехфазному дисбалансу. Эти токи накладываются на существующие реактивные и несбалансированные токи в системе, тем самым устраняя реактивные и несбалансированные токи для комплексного улучшения качества электроэнергии.
