Устройство защиты от гармоник — санитар системы электропитания

Нелинейные нагрузки потребителей электросети сегодня:
Источники бесперебойного питания (ИБП/UPS)
Источники постоянного тока / выпрямительные устройства / зарядные устройства
Преобразователь частоты/устройство регулирования постоянного тока
Энергосберегающие лампы (люминесцентные лампы)
Сварочное оборудование, индукционное нагревательное оборудование, дуговые печи
Компьютеры и периферийное оборудование и т.д
Цифровизация и диверсификация конечного оборудования приводят ко всё большему загрязнению гармониками
Вред гармоник
Загрязнение общественной электросети
Если загрязнение общественной электросети становится серьёзным, то это не только нарушает нормальную работу подключённого к сети оборудования (телевизоров, компьютеров и т.д.) и даже вызывает его неисправности, но также приводит к увеличению тока в нейтральном проводе общественной электросети, вызывая его перегрузку и нагрев, что нарушает нормальную передачу электроэнергии.
Влияние на надёжность релейной защиты
Если релейное защитное устройство настроено на величину основной гармоники отрицательной последовательности, то при наложении гармонических помех на крайне низкое уставочное значение это может вызвать ложное срабатывание устройства защиты отрицательной последовательности, что влияет на **.
Ускорение старения металлизированных плёночных конденсаторов
Конденсаторы широко применяются для компенсации реактивной мощности или в фильтрах. При длительном воздействии гармоник происходит ускоренное старение металлизированных плёночных конденсаторов.
Воздействие и помехи для измерительных приборов и систем связи
Гармоники могут нарушать нормальную работу систем связи по силовым линиям.
Прямое воздействие
Помехи в виде шума для трансформаторов, реакторов, асинхронных двигателей и т.д.
Последовательный/параллельный резонанс
Неправильная работа прецизионных электронных компонентов
Нагрев нулевого провода
Помехи для цепей связи и управления
Увеличение общего энергопотребления системы
Косвенное влияние
Высокий процент отказов вращающихся электродвигателей
Сокращение срока службы компенсационных конденсаторов
Сокращение срока службы оборудования, трансформаторов, кабелей и т.д.
Наше решение: устройство защиты от гармоник KYXBQ

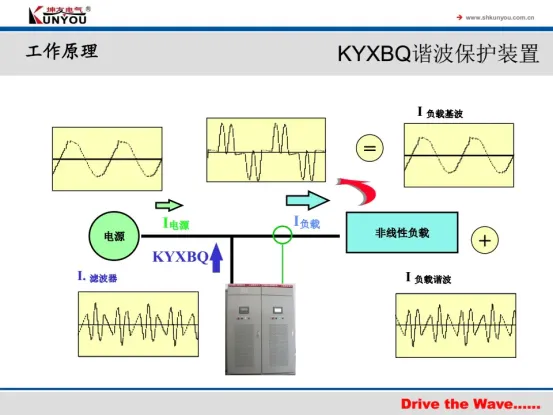

Устройство защиты от гармоник KYXBQ представляет собой преобразователь силовой электроники
Обнаружение гармонических токов, генерируемых нелинейными нагрузками
Генерация компенсационного тока, равного по величине и противоположного по направлению обнаруженной гармонической составляющей
Устранение гармонических токов нагрузки для приближения формы волны тока к идеальной синусоиде
