Краткое описание устройства фильтрации и компенсации реактивной мощности высокого напряжения:
2026-06-22
Комплектные установки высоковольтных параллельных конденсаторов серии KY-TBB предназначены для компенсации реактивной мощности и подавления гармоник в электросетях напряжением 6 кВ, 10 кВ, 35 кВ и 110 кВ с целью повышения коэффициента мощности электросети, фильтрации гармоник в системе, снижения потерь в питающих трансформаторах и линиях электропередачи, повышения эффективности электроснабжения и улучшения условий электроснабжения. В металлургической промышленности, где характерны значительные гармонические токи и выраженные колебания напряжения, они часто используются в сочетании с SVC и SVG,
Сферы применения I. Промышленные производственные площадки: металлургические, прокатные и кузнечные заводы. Нагрузки: мощные прокатные станы, электродвигатели, нагревательные печи — с большими импульсными индуктивными нагрузками и большим количеством гармоник; выпрямительные электролизные установки, мощные вентиляторы и насосы — с серьезными гармоническими искажениями; большое количество асинхронных двигателей и штамповочных станков — с устойчивой нагрузкой, но значительной общей потребностью в реактивной мощности.
Требования: многоступенчатая фильтрация + синхронная компенсация реактивной мощности, снижение потерь в трансформаторе. Повышение коэффициента мощности, подавление колебаний напряжения, устранение гармоник 5-го и 7-го порядка, предотвращение штрафов за нарушение баланса мощности; многоступенчатая фильтрация + синхронная компенсация реактивной мощности, снижение потерь в трансформаторе.
II. Отрасль железнодорожного транспорта. Тяговые подстанции, распределительные помещения 10 кВ на станциях высокоскоростных железных дорог. Тяговые локомотивы представляют собой однофазную ударную нагрузку, характеризующуюся значительным трехфазным дисбалансом и высоким уровнем гармоник; специализированные SVG на 10 кВ одновременно устраняют реактивную мощность, трехфазный дисбаланс и гармоники.

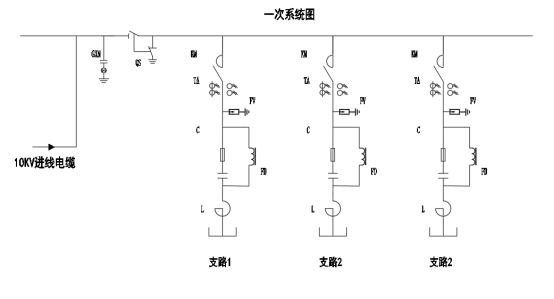

Пример с напряжением 10 кВ:
1.В соответствии с потребностью системы в реактивной мощности обеспечивается реактивная мощность с групповой ёмкостью, а также осуществляется фильтрация части токов 5-й и 7-й характерных гармоник; оксидцинковые разрядники подключаются параллельно к конденсаторной линии для ограничения перенапряжений, возникающих при включении и отключении конденсаторов. Устройство вручную или автоматически обеспечивает емкостную реактивную мощность, реализуя локальный баланс реактивной мощности в энергосистеме, фильтрует часть характерных гармонических токов 5-й и 7-й порядков, повышает коэффициент мощности, снижает потери в энергосистеме, улучшает рабочее состояние оборудования и продлевает срок его службы.
2. Условия использования

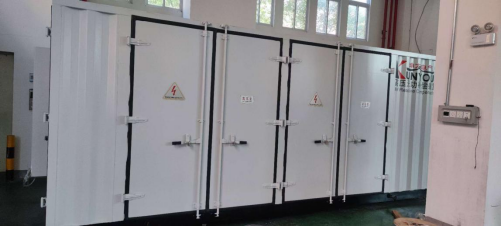

☉ Место установки: внутри помещения
☉ Температура окружающей среды: от -25 °C до +55 °C, средняя температура за 24 часа не превышает +35 °C
☉ Относительная влажность: не более 85 %
☉ Высота над уровнем моря: 1000 метров
☉ Атмосферное давление: 80–110 кПа
☉ Сейсмостойкость: 8 баллов по шкале интенсивности землетрясений
☉ Уровень загрязнения: III
Функции защиты
☉ Защита с помощью внешнего предохранителя
☉ Защита от треугольного напряжения с открытым контуром
☉ Двухступенчатая защита от перегрузки по току
1. В зависимости от потребности системы в реактивной мощности обеспечивается реактивная мощность с групповой ёмкостью, что позволяет отфильтровать часть характерных гармонических токов 5-й, 7-й и 11-й порядков; цинкооксидные разрядники подключаются параллельно к контуру конденсаторов для ограничения пусковых перенапряжений, возникающих при включении и отключении конденсаторов. Устройство в ручном или автоматическом режиме обеспечивает подачу емкостной реактивной мощности, что позволяет осуществлять локальный баланс реактивной мощности в энергосистеме, фильтрует часть характерных гармонических токов 5-й, 7-й и 11-й порядков, повышает коэффициент мощности, снижает потери в энергосистеме, улучшает рабочее состояние оборудования и продлевает срок его службы.
2. Условия использования

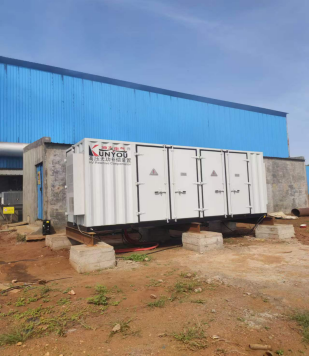

☉ Место установки: на открытом воздухе
☉ Температура окружающей среды: от -25 °C до +55 °C, средняя температура за 24 часа не превышает +35 °C
☉ Относительная влажность: не более 85 %
☉ Высота над уровнем моря: 1000 метров
☉ Атмосферное давление: 80–110 кПа
☉ Сейсмостойкость: 8 баллов по шкале интенсивности землетрясений
☉ Уровень загрязнения: III
3.Функции защиты
☉ Защита с помощью внешнего предохранителя
☉ Защита от треугольного напряжения
☉ Двухступенчатая защита от перегрузки по току
